Réglage du variateur Lexium 15MP/HP/LP
(Traduction du document original anglais)
A propos de nous
Préalable
Il est conseillé de mettre au point la cinématique de l'axe avant sa mise en marche automatique par le programme.
Description
L'oscilloscope est une solution pour effectuer cette mise au point.
Il permet :

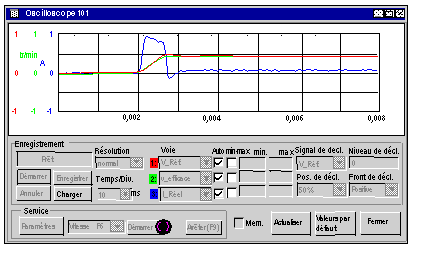

Illustration pour le Lexium 15MH
L'écran ci-dessous est accessible en cliquant sur Outils → Oscilloscope dans le menu d’Unilink MH :
Comment démarrer un service pour le Lexium 15MH
Le tableau suivant explique comment utiliser une fonction de service avec un Lexium 15MH :
Etape
Action
1
Dans le champ Service, sélectionnez une des fonctions de service décrites ci-dessous.
2
Cliquez sur le bouton Paramètres.
3
Réglez le paramètre correspondant.
4
Lancez ensuite la fonction en utilisant le bouton Démarrer.
5
La fonction continue jusqu'à ce que vous cliquiez sur le bouton Arrêter ou que vous appuyiez sur la touche de fonction F9.

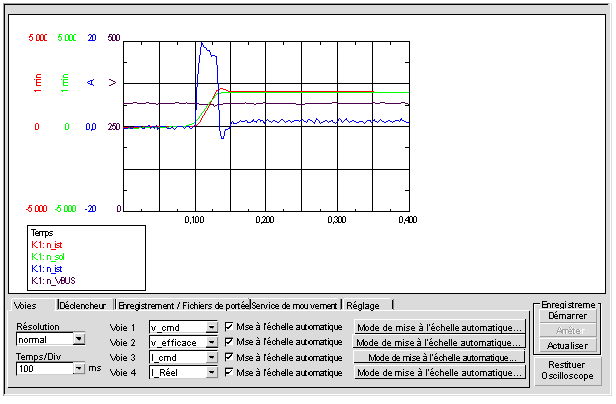

Illustration pour le Lexium 15LP
L'écran ci-dessous est accessible en cliquant sur le dossier Oscilloscope dans le navigateur Unilink L :
Comment démarrer un service pour le Lexium 15LP
Le tableau suivant explique comment utiliser une fonction de service avec un Lexium 15LP :
Etape
Action
1
Cliquez sur l'onglet Services de mouvement.
2
Sélectionnez une des fonctions de service décrites ci-dessous.
3
Cliquez sur le bouton Paramètres.
4
Réglez le paramètre correspondant.
5
Lancez ensuite la fonction en utilisant le bouton Démarrer.
6
La fonction continue jusqu'à ce que vous cliquiez sur le bouton Arrêter.
Fonctions de service
Le tableau suivant explique comment utiliser une fonction de service :
Courant continu
Applique un courant continu au moteur, avec une taille et un angle de vecteur champ électrique ajustables. Le passage de la régulation de la vitesse à la régulation du courant se fait automatiquement ; la commutation se fait indépendamment du retour de position (résolveur ou similaire). Le rotor se cale sur un pole stator.
Vitesse
Permet de faire fonctionner le variateur à une vitesse constante. Une consigne numérique interne est fournie (vitesse ajustable).
Couple
Permet de faire fonctionner le variateur avec un courant constant. Une consigne numérique interne est fournie (courant ajustable). Le passage de la régulation de la vitesse à la régulation du courant se fait automatiquement ; la commutation se fait indépendamment du retour de position (résolveur ou similaire).
Aller-retour
Permet de faire fonctionner le variateur en aller-retour avec une vitesse et un temps d'inversion ajustables de manière individuelle pour les deux sens de rotation.
Tâche mouvement
Démarre la tâche mouvement qui est sélectionnée dans la page écran "Entrée paramètres de service".
Zéro
Fonction utilisée pour le retour de position en relation avec la phase de positionnement. Cette fonction n’est disponible qu’en mode OPMODE2.
NOTE : Pour plus d'informations, reportez-vous au manuel utilisateur du logiciel UniLink.
NOTE : Lorsque les paramètres réglés sont corrects, il est recommandé de les sauvegarder dans la mémoire EEPROM et de faire une sauvegarde dans un fichier.
