Paramètres de base du Lexium 15LP sous Unilink L

Présentation

Unilink est un outil de mise en service d'axes destiné aux applications de commande de mouvement.

Son interface utilisateur graphique simplifie la configuration des paramètres d'un variateur de type Lexium 15LP

Connexion au Lexium 15LP

Ce tableau décrit la marche à suivre pour se connecter au Lexium 15LP :

Etape	Action
1	Démarrez Unilink L en sélectionnant Démarrer → Programmes → Unilink → Unilink L. Résultat : une fenêtre s'affiche et vous demande si vous voulez vous connecter au variateur.
2	Cliquez sur le bouton Oui. Résultat : une fenêtre de sélection de l'équipement s'affiche.
3	Sélectionnez RS-232 et cliquez sur le bouton OK. Résultat : une fenêtre de paramètres RS-232 s'affiche.
4	Définissez le port série (COM1 à COM10), le débit (38 400) et le Timeout (2 000 ms).
5	Cliquez sur le bouton OK. Résultat : le logiciel Unilink L apparaît.

Paramètres de base

Ce tableau décrit la marche à suivre pour saisir les paramètres de base :

Etape	Action

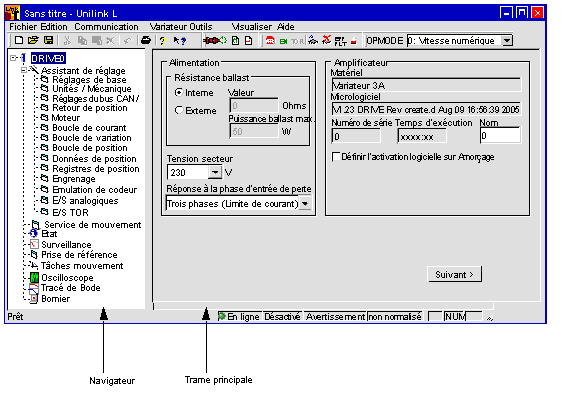

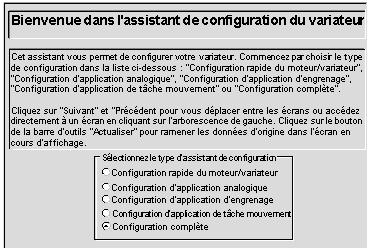

1	Cliquez sur l'assistant de configuration sur le navigateur. Résultat : l'écran Configuration du variateur dans la trame principale s'affiche :
2	Sélectionnez Configuration complète dans l'écran. Résultat : le navigateur et tous les liens de configuration s'affichent.

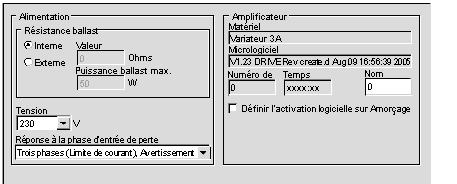

3	Cliquez sur Réglages de base dans le navigateur. Résultat : l'écran Réglages de base dans la trame principale s'affiche : Cet écran permet de configurer les paramètres de l'alimentation.

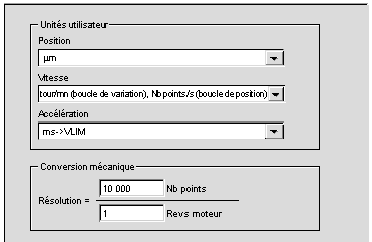

4	Cliquez sur Unités/Mécanique dans le navigateur. L’écran Unités/Mécanique dans la trame principale s'affiche : Pour l'exemple didactique, dans cet écran, définissez ou sélectionnez les éléments suivants : Dans la zone Unités Utilisateur : l'accélération en ms->VLIM, la vitesse en Tr/mn, la position en μm.

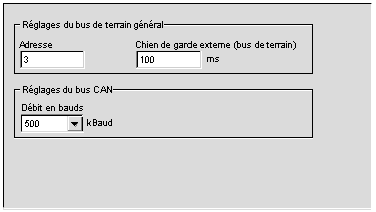

5	Cliquez sur Réglages du bus CAN/de terrain dans le navigateur. L’écran CAN/Mécanique dans la trame principale s'affiche : Pour l'exemple didactique, dans cet écran, définissez ou sélectionnez les éléments suivants : Dans les zones Bus de terrain général et Réglages du bus CAN : l'adresse CANopen à 3, le débit du bus à 500 Kbauds.
6	Cliquez sur les dossiers Moteur, Résolveur du navigateur pour déclarer le moteur et les paramètres de retour. Remarque : pour déclarer correctement le moteur, reportez-vous à la documentation correspondante.
7	Enregistrez les paramètres en sélectionnant Variateur → Enregistrer dans l’EEPROM. Résultat : les réglages de base sont enregistrés et l'écran principal réapparaît.
