Paramètres du variateur Lexium 32
(Traduction du document original anglais)
A propos de nous
Présentation
Lexium CT est un outil de mise en service d'axes destiné aux applications de commande de mouvement.
Son interface utilisateur graphique assure une méthode simple pour configurer les paramètres d'un variateur de type Lexium 32.
Connexion au variateur Lexium 32
Ce tableau décrit la marche à suivre pour se connecter au Lexium 32.
Etape
Action
1
Lancez Lexium CT.
Cliquez sur Connection, puis sélectionnez la connexion ModbusSerialLine.

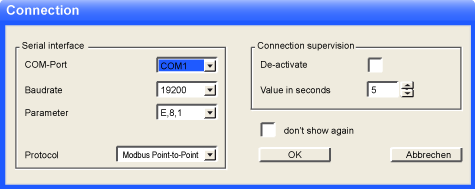

La fenêtre Connection s'affiche.
Sélectionnez le COM-Port
Validez par OK.
L'écran ci-après apparaît.
2

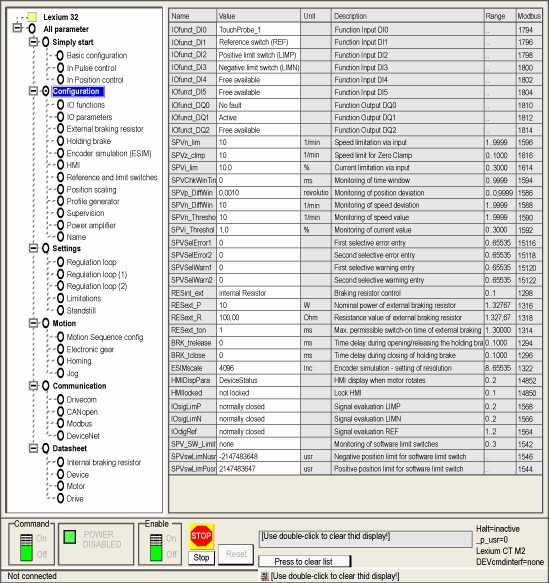

Lorsque la configuration est établie, l'écran général ci-après apparaît.
Paramétrage de base
Ce tableau décrit la marche à suivre pour saisir les paramètres de base.
Etape
Action
1
Cliquez sur le bouton PLYSTART_BASICCONFIGURATION de l'écran général.

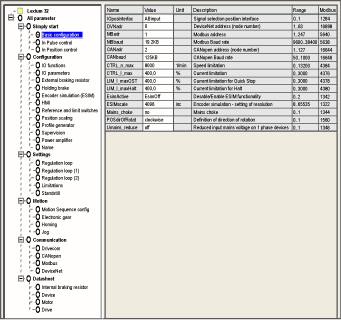

La fenêtre SIMPLYSTART_BASICCONFIGURATION apparaît.
Cet écran permet de paramétrer l'adresse CANopen du variateur, la vitesse du bus et les unités utilisées pour l'accélération, la vitesse et la position.
2
Pour l'exemple didactique et à partir de cet écran, saisissez ou sélectionnez ce qui suit :
  • Dans la zone variateur :
    • 2 pour l'adresse CANopen,
    • 500 Kbauds le débit du bus.
3
Cliquez sur Items → Parameter → Save device parameters in EEPROM pour confirmer la SIMPLYSTART_BASICCONFIGURATION.
Résultat : la SIMPLYSTART_BASICCONFIGURATION est sauvegardée et l’écran principal s’affiche de nouveau.
4
Cliquez sur Exit.
Remarque : pour plus d'informations sur le réglage correct des paramètres, reportez-vous à la documentation du variateur.
