  1. @Olivier Eckmann Pour avoir un nuage de point réaliste (type topo) : 1.Outils → Autres → Compute geometric features → choisir un rayon (en mètre) de traitement de données → courbure : choisir Mean (moyenne) → cliquer sur OK cela créer un nouveau champ scalaire → (Mean curvature) 2.Faire un log du champ scalaire créer. (Mean Curvature) → log (Mean Curvature) 3.Ajustement champs scalaire (Voir section champs scalaire plus haut) 4.Sous échantillonner Editer→Sous-Echantillonner → choisir « use active SF » → min Spacing value (choisir un pas en mètre pour zone plate, 0=dense) → max Spacing value (choisir un pas en mètre pour zone accidentées, 0=dense)
  2. Bonjour, je suis dans le meme cas que toi, j'utilise cloudcompare pour lire les fichiers Lidar pour ensuite les travaillés sur covadis. Pour ce faire dans cloud compare je dédensifie le nuage Lidar de plusieurs millions de points à qques milliers en respectant le densification au relief du terrain ( c'est a dire peu de points en zone plate et plus de points au ligne de rupture de pente). et ensuite export des points en .txt

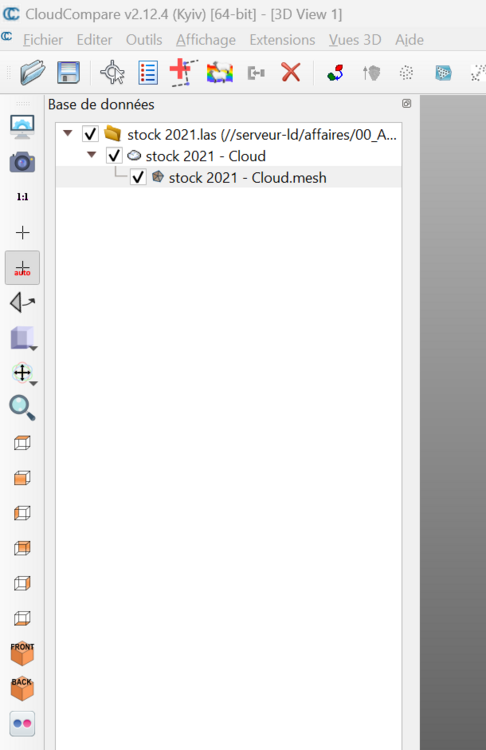

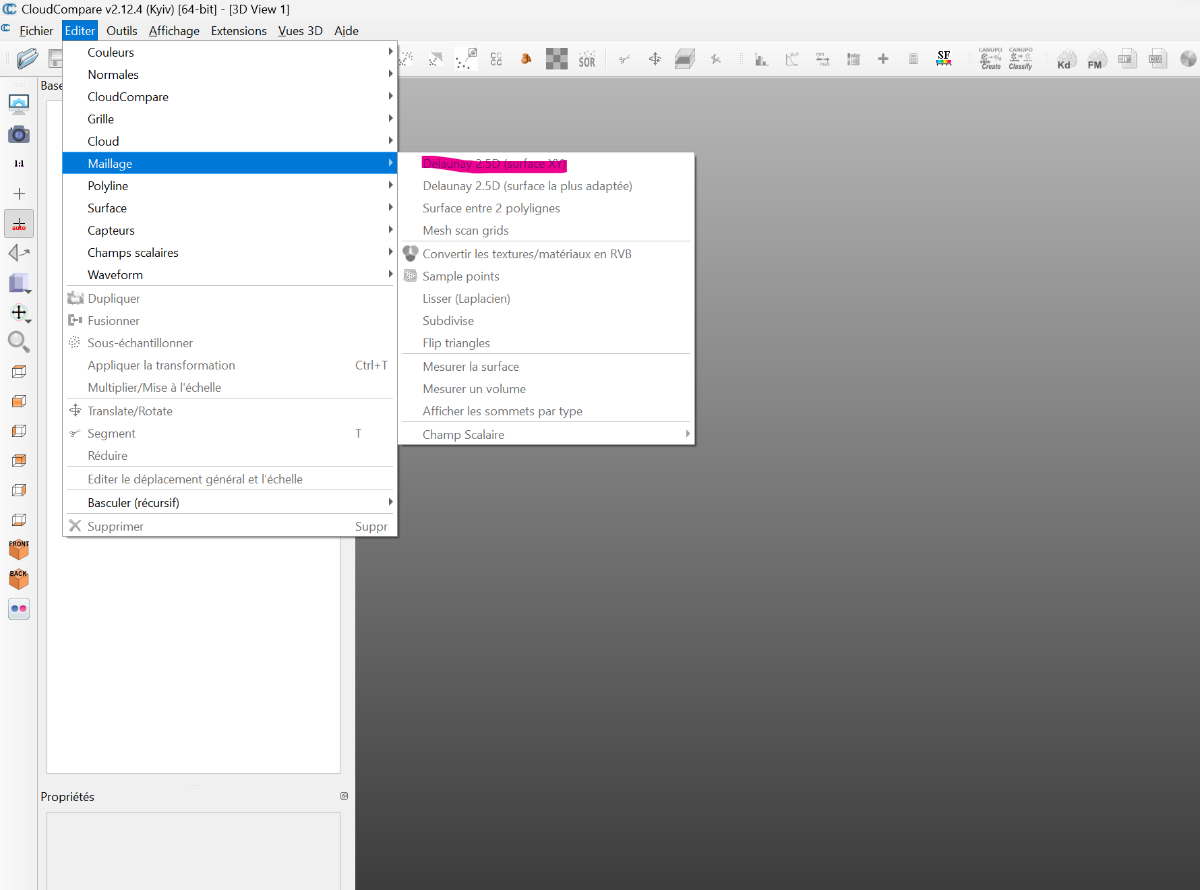

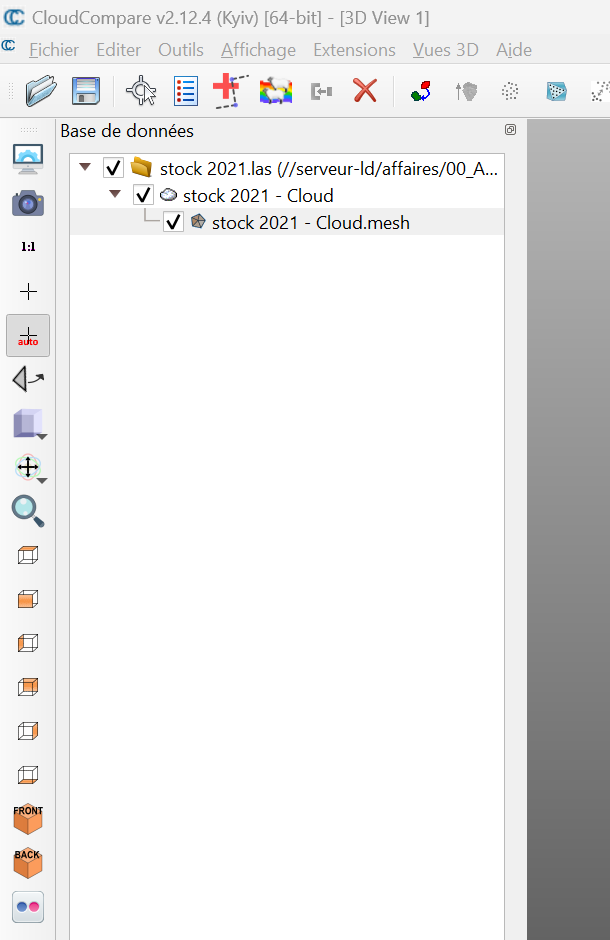

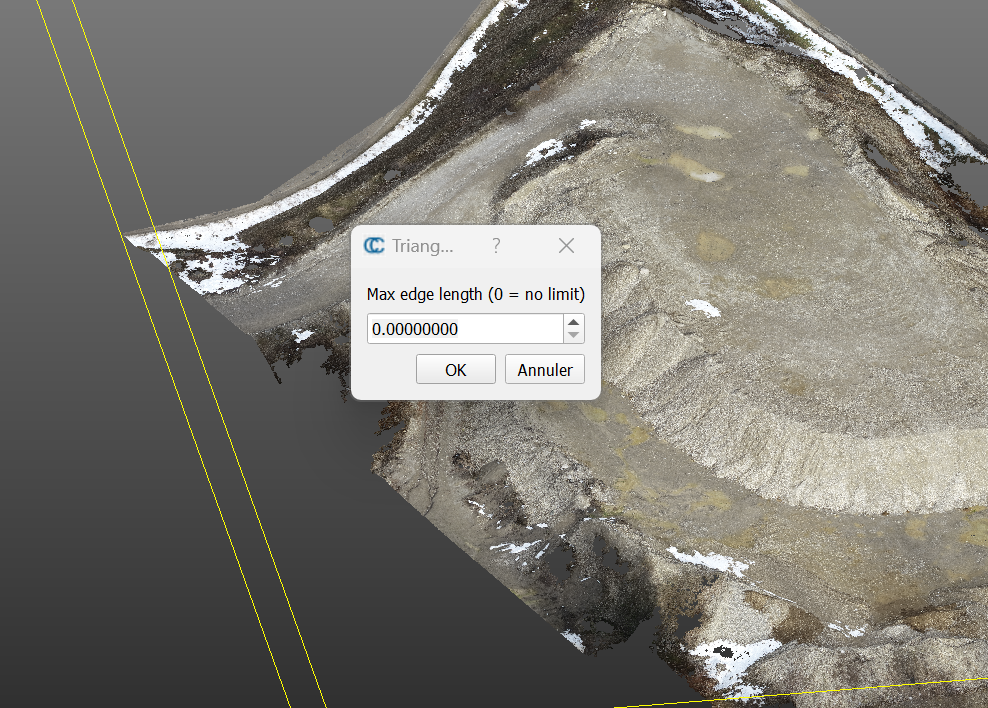

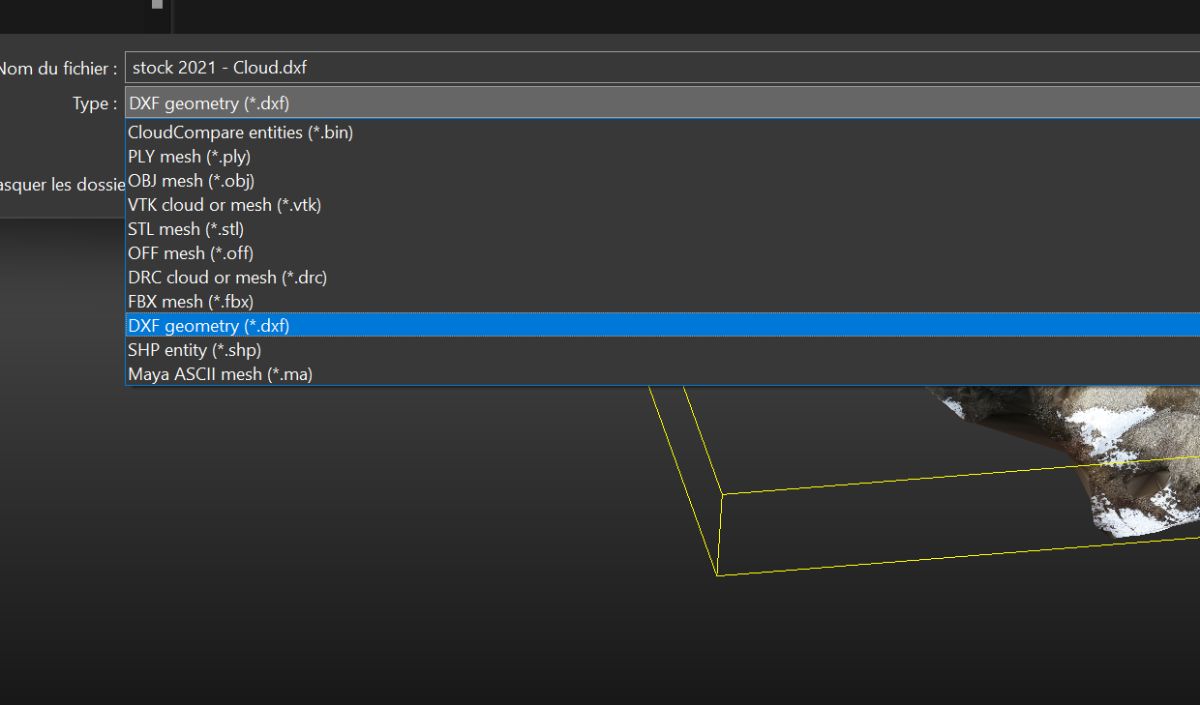

  3. bonjour, un peu en retard par rapport à la demande. Dans Cloud compare tu peux ouvrir ton nuage en .laz ensuite tu sélectionne ton nuage de point dans l'arborescence ensuite tu va dans editer / Maillage / maillage delaunay La fonction va te demander une valeur pour laquelle il doit créer le maillage, c'est l'écartement entre les points. si tu laisse 0 il va créer des faces en bordure qui non pas lieux d'être, si tu met 20 par exemple il ne créera pas de faces si l'écart entre les points est supérieur à 20 une fois ton maillage créer, dans l' arborescence il apparait son le nom de ton nuage en .mesh Tu peux ensuite l'enregistrer en format dxf (face3D). (l'enregistrement peux etre assez long si ton maillage à des million de faces) (pour réduire la taille tu peux sous échantillonner ton nuage pour avoir moins de points) Voilà bonne journée.
  4. Bonjour, je travail actuellement sur un fichier .dxf dans lequel se trouve des bâtiments en polylignes 3D (emprise au sol, murs et toitures), à l'origine les données bâtiments viennent d'un lever Lidar traité sur le logiciel SPATIX. L’export de Spatix en dxf me donne les bâtiments en polylignes 3D. ma question: est-il possible de transformer ces polylignes 3D en UN "solide". PS: je suis sur Autocad 2020 et Covadis, j'ai tester de créer des face3D depuis les polylignes 3D pour créer des solides mais cela n’a pas été concluant, les verticales ne sont pas traitées et je me retrouve avec les face3D sol et face3D toiture, j ai réussi à faire un solide avec les face3d sol et donner une élévation mais je n'arrive pas à unir avec la toiture, sachant que j'ai une bonne centaine de batiments à transformer. je joint mon fichier si cela peut aider. Cordialement, Antoine LIGNES-HTA-ok-et-bati.dxf
  5. Salut Vincent, pas beaucoup dispo en ce moment (déplacement terrain acquisition bathy par drone 😉), merci pour cet add on, je test ça à mon retour, et te fais un retour. Encore merci! Antoine
  6. Bonjour @lecrabe, ha c'est certainement ce qu'il me faut, merci pour cette piste je vais creuser cette solution. (je ne connais pas toutes les possibilités d'autocad, merci pour votre patience et vos solutions apportées pour des néophytes comme moi)
  7. Bonjour Vincent, test effectuer. CA MARCHE 😁 UN GRAND MERCI !! il me reste plus qu'à trouver une combine pour afficher le nom de la photo en texte à coté du bloc sur le dessin dwg.🤔😅 (Si qq'un à une piste pour faire cela je suis preneur) Cordialement.
  8. Bonjour vincent, je test dans l'aprem et te fais un retour merci
  9. Cool, c'est gentil de ta part, a bientôt pour la suite. Bonne soirée.
  10. Re, concernant le systeme de coordonnées super merci pour l'orientation oui c'est l'idée, après je pensais mettre un bloc, "style une fleche" à la place de la photo sur le plan dwg, qui aurait l'orientation de la prise de vue. (j'espere etre assez claire dans mon explication) je joins la photo (sachant que j'en aurais plusieurs centaine 🤪) Cordialement
  11. Bonjour à tous, je déterre un peu le sujet, pour commercer un grand merci @vincentp010 pour cet applicatif. J'aimerai savoir s'il il est possible d'intégrer la lecture de l'orientation de la photo qui ce trouve dans les exif xmp et d'appliquer cette orientation au bloc insérer. je joint le fichier xmp ou ce trouve l'orientation de la photo (ligne 23: gimbalYawDegree)DJI_20221102102637_0003_W.xmp.txt PS: info sur l'orientation il me semble que la valeur et positive de 0 à 180 ° coté droit et négative de 0 à 180° coté gauche si cela à une importance Concernant le système de coordonnée pour mon projet je travail dans le système suisse : CH1903+ est-il possible de l'intégrer. Cordialement Antoine
×
×
