Bonjour à tous, J’essaie de modifier la routine crée par Gile pour la création d'objets Points sur les sommets de polylignes et de Mpolygones. Je sèche sur le changement de propriété calque du Point Autocad en cours (calque à créer qui est la concaténation du calque de la polyligne ou du mpolygone avec un suffixe "_PCTS"). Voici ou se trouve dans la routine l'endroit de la création de l'objet "POINT" : (and lst (mapcar (function (lambda (p) calque_objet (vla-get-Layer obj) calque_ponctuels (Verif_Creation (strcat calque_objet "_PCTS")) (setq pointObj (vla-addPoint space (vlax-3d-point p))) ;(vla-put-Layer pointObj calque_ponctuels) );fin lambda );fin function lst );fin mapcar );fin and J'ai essayé (vla-put-Layer pointObj calque_ponctuels) mais ca ne marche pas. Merci pour vos lumières. Fabcad Le Rennais Métropolitain Gile-pt-vtx-modifie.lsp

Bonjour à tous, Nous utilisons un traceur-imprimante T1300 HP et il existe l'outil HP Instant Printing 3 qui permet de régler visuellement des tirages (PDF, Rasters, PLT, HPGL/2) très simplement. Çà évite les "pièges" des propriétés d'impression Windows. une page avec vidéo de démonstration : Page de la Video Page de Telechargement Fabcad Le Rennais Métropolitain

Bonjour, Il y aussi la variable CMDDIA qui contrôle l'affichage des cases de dialogue. Fabcad Le Rennais Métropolitain.

Bonjour, Dans la case de dialogue, tu peux sélectionner plusieurs champs avec le maintien de la touche CTRL. Ainsi les valeurs de champs sont empilées dans un Mtexte unique dans le sens de sélection dans la case de dialogue. A+ Fabcad Le Rennais Métropolitain

Re bonjour, Peux tu regarder : - Si la hauteur d'un textuel généré n'est pas trop petite. - Quel type d'objet AutoCAD car ma routine fonctionne pour l'instant avec des polylignes, cercles et Mpolygones. J'ai modifié mon LISP pour qu'il intègre les lignes. A+ Fabcad Le Rennais Métropolitain

Bonjour Stéphane, Plusieurs solutions à ton étiquetage, annotations. Si tu as connecté ta source de données Shapefile, tu peux alors étiqueter d’après une valeur attributaire de la table (l'affichage est aléatoire et non lisible sur un AutoCAD standard). Si tu as importé ta source de données Shapefile en ayant associé les Données d'Objets, tu peux alors : - Écrire sous forme de textes sur chaque objet si tu connais la modification de propriétés dans une requête DWG sur un ou des dessin(s) source(s). - Insérer des Annotations AutoCAD MAP blocs avec attributs mais ces derniers récupèrent n'importe quelle valeur (Données d'Objets, propriétés Autocad,etc.) de l'objet à lequel l'annotation sera associée. Sinon j'ai réalisé un lisp pour écrire des mtextes en récupérant la valeur de Données d'Objets des objets. A+ Fabcad Le Rennais Métropolitain Ecrire_Etiquettes-OD-avec-choix.lsp

Bonjour, Ah les données d'objets remplies par les propriétés AutoCAD. C'est une des wishlist sur géorezo, j'ai développé une routine avec choix de la propriété à remplir. Vous choisissez la propriété de l'objet AutoCAD, la table puis le champ à remplir. Bonne journée, Fabcad Le Rennais Métropolitain proptood.zip

Bonjour, AutoCAD est un logiciel de CAO-DAO avant tout, AutoCAD MAP reprend toutes les fonctionnalités d'AutoCAD mais c'est le côté SIG qui prend le dessus. Connexions à des données SIG afin de les styliser (symbologie par catégories de valeurs attributaires). Connections à des bases de données SGBD ou a des données issues de tableurs Création de DWG's dont les entités linéaires surfaciques et ponctuels sont associées à des valeurs attributaires (champs-valeurs d'une table). Création d'atlas automatisé. Etc... Dans tous cas, c'est le produit pour créer de la donnée SIG et les diffuser plus simplement par rapport à de la DAO. A+ Fabcad Le Rennais Métropolitain

Ajouter la connexion en lecture-écriture sur des GDB d'ESRI pour rendre l’interopérabilité entre arcmap et autocadmap.

Bonjour, Pour ma part, je serais passé par l'outil groupe de dessins : 1- ouvrir un dessin vierge. 2- Associer le ou les dessins à modifier dans ce dessin vierge. 3- Une requête dwg sur les Données d'Objets avec la valeur "SOUSTERRAIN". 4- Par la palette Propriétés modifier le mot "SOUSTERRAIN" par le mot correctement orthographié "SOUTERRAIN". 5- Enregistrer vers le ou les dessins sources. 6- Dissocier le ou les dessins. Bonne journée Fabcad Le Rennais Métropolitain

Bonjour, Ravi que cela te convient. Les fichiers SIG Shapefile de la société ESRI sont effectivement composés de plusieurs fichiers pour une couche. Les 3 prioritaires sont : fichier.shp : Formes géométriques. fichier.dbf : Fichier Dbase ou se trouve les informations attributaires. fichier.shx : Fichier d'Index faisant la liaison entre les 2 précédents. fichier.prj : Fichier du système de coordonnées (rgf 93 + zone par exemple) Pour les autres un petit tour sur http://fr.wikipedia.org/wiki/Shapefile fichier.sbn fichier.sbx fichier.shp.xml Bonne journée Fabcad Le Rennais Métropolitain

Bonsoir, Une recherche t'aurais permis de trouver la même requête que toi. Les fichiers sont issus de fichiers SIG Shapefile de la société ESRI. Tu as plusieurs possibilités : 1 ArcGIS d'ESRI. 2 AutoCAD MAP qui permet de connecter ou d'importer ces fichiers SIG ous la forme d'objets AutoCAD intelligents puisque associés à leur valeur attributaires (données d'objets). 3 Installer un logiciel SIG Open source comme QGIS. 4 ou bien installer le soft sur AutoCAD tout seul depuis ce site : http://www.abccorsicad.it/software_autocad_en.html Bonne soirée Fabcad Le Rennais Métropolitain

Bonjour, Es-tu administrateur ou utilisateur avec pouvoirs ? Une erreur d'écriture est peut-être due à ce genre de choix de configuration ! Fabrice Le Rennais Métropolitain

Merci Vannes, J'ai trituré ton programme et j'ai trouvé "chaussure à mon pied". Je joins le programme modifié. PS Vannes car Ville de Vannes ? Fabrice Le Rennais Métropolitain Verif-Topo-Points.lsp

Bonjour à tous, J'ai un ensemble de points (objets points AutoCAD) qui sont en fait les sommets de zonages (polylignes fermées), je souhaiterais filtrer par un changement de couleur les points qui sont uniques par leur coordonnées et laisser les doublons triplons etc. Le but étant de trouver des incohérences géométriques entre chaque polyligne fermée qui se touchent ou bien de déceler des micro-polygones. Je joins un fichier dwg des points. Merci d'avance, Fabrice Le Rennais Métropolitain Points - Standard.zip

Et bien tu as quoi comme logiciel pour gérer toutes ces routines un GEDLISP Hihihi ! Bonne journée Fabrice Le Rennais Métropolitain

Et pourquoi ne pas utiliser une requête DWG sur dessins associés avec modification de propriétés hachures. Tu peux ainsi si tu as des données d'objets sur tes bâtiments, faire une requête sur le champ batidur et hachurer les contours par cette modification de propriétés. et envoyer ces nouveaux objets hachures dans le ou les dessins sources. Fabcad le Rennais Métropolitain.

Bonsoir, Après plusieurs essais, je suis arrivé à mes fins. j'ai posté la routine dans le post ou figure les pièces jointes. Il faudra que je le simplifie afin d'éviter des lignes de code répétées. Merci pour votre aide, Bonne soirée et bon week end. Fabrice Le Rennais Métropolitain

Bonjour, Merci pour l’intérêt et du temps que tu prends pour ce souci d'adresses de voies cadastrales mal placées. Effectivement, prendre les OD est une bonne idée, mais je pense aux personnes qui n'ont pas MAP pour gérer ce problème (je n'ai pas MAP à la maison (snif snif). Tu as bien avancé les choses, car je cherchais à trouver un moyen pour récupérer le point d'intersection avec un segment de polyligne et ta façon de raisonner sur les distances centroide --> Point intersecté --> texte est une bonne solution pour trouver la bonne parcelle, j'ai testé cela hier soir et çà fonctionne. Merci, Pourrais-je vous envoyer mes coordonnées pro par message privé afin d’échanger sur nos travail ? Cordialement, Fabrice Le Rennais Métropolitain

Bonsoir a tous, J'ai essayé de faire ma routine mais je n’arrive pas à traiter lorsque il y a des parcelles confondues (parcelle Ilot avec parcelle bâtie. Je joins ma routine ainsi qu’un extrait de DWG zippé pour les pros d'AutoLISP. Merci pour votre aide, Fabrice Le Rennais Métropolitain Extrait.zip move_justif_num_voies.lsp

Bonsoir, Merci Patrick_35 pour l'info, je connaissais la routine mais j'ai 1156 textes ou points, d'où ma requête. La routine souhaitée était un peu pour dégrossir le travail. Pour faire la sélection puis la boucle, pas trop de problème c'est plutôt dans la recherche du point d'arrivée où mes connaissances en géométrie sont limitées en Lisp. Merci, Fabrice Le Rennais Métropolitain

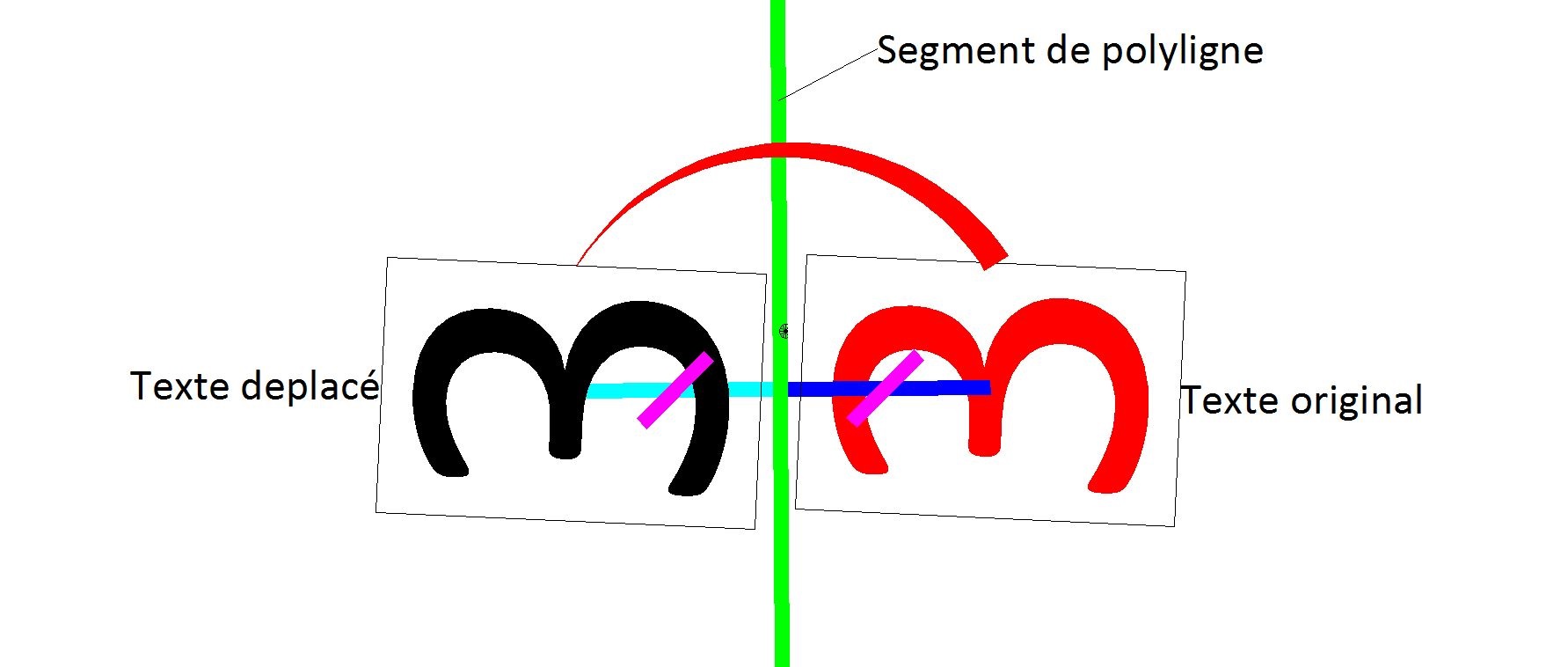

Bonjour à tous, Ayant ce genre de problème sur beaucoup de textes ou points j'aurai souhaité de l'aide sur la partie traitement. Voici le CDC (merci lecrabe pour l'abréviation) : Je joins une copie d'écran pour illustrer le traitement. Fabrice Le Rennais Métropolitain

Bonsoir, En ayant copié collé la ligne Lisp (setq systeme_coord (ade_projgetwscode)) effectivement tu as eu dans la liste des variables Lisp "systeme_coord" mais cette dernière n'est vivante que dans le temps d’édition du dessin mais si tu le fermes ou lors de la fermeture d'AutoCAD la variable ainsi que son contenu s'efface. C'est pourquoi, j'ai eu l'idée de l'astuce des propriétés personnalisées. Fabrice Le Rennais Métropolitain.

Bonjour, Pour des calques hétérogènes, il vaut mieux conserver le radical *varie* lors de la sélection de calques à renommer et donc ajouter ton préfixe sans effacer ce radical : GTR_*varie* Fabrice Le Rennais Métropolitain.

Via le lisp que j'ai mis dans le post la ligne (vla-addcustominfo dProps "Systeme de Coordonnees" systeme_coord) ou : "Systeme de Coordonnees" est le nom de la propriété personnalisée et systeme_coord (variable LISP mais temporaire) est la valeur. Cette propriété personnalisée est figée avec le dessin dwg, du coup les utlisateurs AutoCAD peuvent la récupérer comme champ (copie d'écran droite) dans un texte de façon permanente même sur des version pré 2014. Fabrice Le Rennais Métropolitain.
