Bonjour, Sur ce lien : https://georezo.net/forum/viewtopic.php?id=61525&p=1 Tu trouveras le pack d'outils SIG QueryShowOD pour AutoCAD MAP 3D et notamment l'outil "Pty2Pty" qui permet d'envoyer des propriétés AutoCAD vers des champs de Données d'Objet et inversement. Fabcad Le Rennais Métropolitain

Merci Olivier, J'ai du faire une mauvaise manip, çà fonctionne sur AutoCAD MAP 2023. Fabcad, Le Rennais Métropolitain

Bonjour, Je suis sur Gstarcad à la maison et j'ai du créer un textuel avec champ "Aire" sur objet. J'ai réussi via Objet de récupérer l'aire sur une hachure de type Solid où un trou était présent. J'ai voulu voir au bureau sur un AutoCAD MAP 2023 mais impossible de faire la même manipulation car l'Aire depuis un Objet n'existe pas dans la liste des propriétés. En est-il de même sur des version récentes d'AutoCAD ? Fabcad, Le Rennais Métropolitain

Bonsoir, Pourriez-vous faire des copies d'écran dans AutoCAD de vos données, et une du gestionnaire de calques. - Si c'est des géométries géo-référencées par rapport à du parcellaire cadastral ou bien d’après une source topographique, possibilité d'envoyer sur QGIS. - Si ce sont des schémas, il est préférable de rester sur AutoCAD et de mettre chaque ligne dans un calque distinct et d'associer un champ AutoCAD pour récupérer dans un Mtexte le nom du calque du fourreau ainsi que sa longueur et d'autres propriétés AutoCAD (Couleur, etc.). Fabcad, Le Rennais Métropolitain.

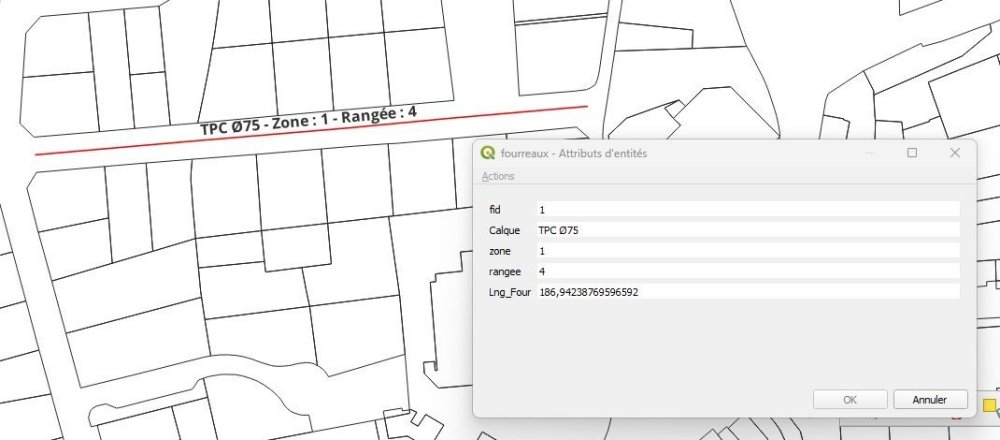

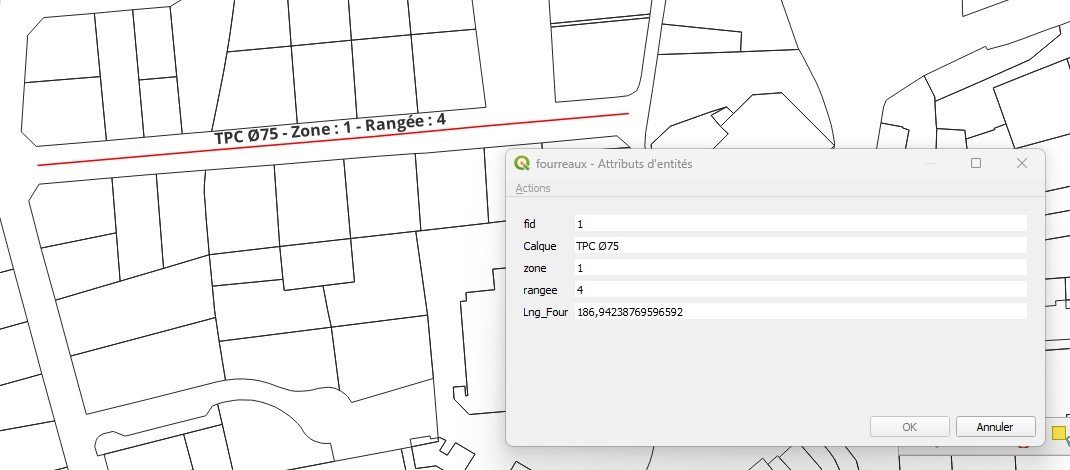

Bonsoir, Voici un exemple vite fait sur qgis, une couche geopackage (gpkg) de type linéaires avec champs. La case de dialogue pour interroger les attributs du fourreau. L'étiquetage issu des valeurs attributaires est automatique en post édition-création de linéaires car cet étiquetage est ajouté dans les propriétés de la couche connectée. Par la suite, si le fourreau à un identifiant unique on peut faire une jointure avec un fichier excel/calc de données (liaison entre un linéaire sig et un enregistrement issu du tableur. Autocadien sur AutoCAD et AutoCAD MAP depuis 30 ans, je trouve que de créer ce genre de données sig avec un logiciel SIG est plus facile. Qgis fourni un système de mise en page très poussé avec la création possible d'un atlas, des géo-traitements etc. Fabcad, Le Rennais Métropolitain.

Hello, Je pense que tu peux passer sur QGIs (logiciel opensource), car ta demande correspond au domaine du SIG. Fabcad, Le Rennais Métropolitain.

D'autant plus que les fenêtres (via fmult) des mises en page se redimensionnent comme un rectangle. Fabcad, Le Rennais Métropolitain.

Magnifique, Fabcad Le Rennais Métropolitain

Bonsoir, Sur QGIS, installez l'extension : Another DXF Import. Cette extension importe sous format geopackage ou shapefile le dwg en le représentant le plus fidèlement (couleur, types de lignes, blocs). Il n'importe pas les hachures sans contours. Fabcad Le Rennais Métropolitain.

Bonsoir, Une solution, car étant dans le SIG, j’utilise la fonction de Lee Mac afin de d'ajouter la table légende (fonction n'étant pas utilisable sur une version LT) : Block Counter Puis je crée un bloc avec un rectangle de couleur noire forcée et une hachure de couleur dubloc (les 2 objets sous calque 0 dans le bloc) et je l’insère dans la table AutoCAD (MAP) en lui changeant la couleur.

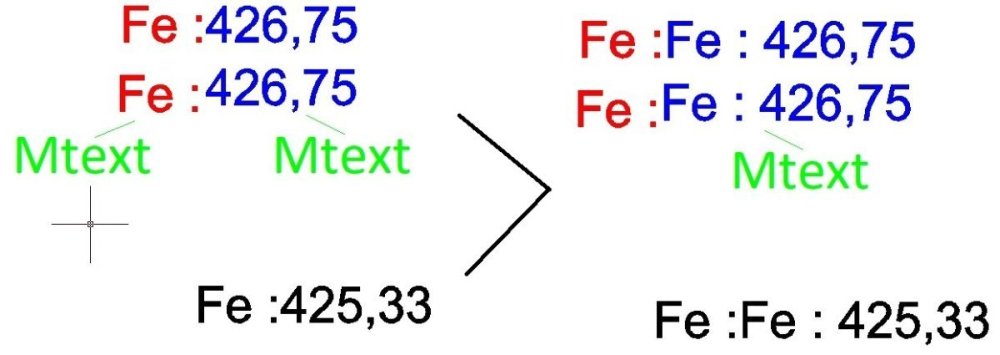

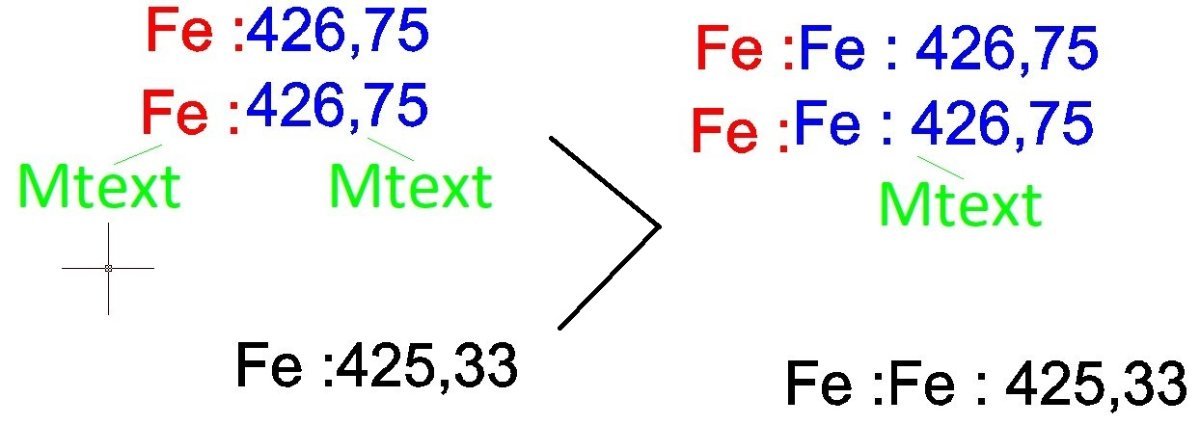

Bonjour, Une autre solution : Filtrer les chaines "Fe :" avec la sélection rapide et de les placer dans un calque spécifique, puis avec un lisp ajouter la chaine "Fe : " à gauche des chaines numériques. J'ai réécrit mon programme pour qu'il filtre la sélection des textuels (calque et type d'objets TEXT ou MTEXT) et qu'il fasse la concaténation uniquement sur les valeurs numériques. Fabcad, Le Rennais Métropolitain. FD_prefixe_v003.lsp

Bonsoir à tous, Merci Olivier, que de chemins parcourus depuis ma requête pour Mapshoxod et pour MapPropertyByLayer sur Georezo 🙂 - La propriété de fermeture de (lw)polylignes pourrait-elle être ajoutée pour un contrôle avant l'export SIG en surfaciques dans MapPropertyByLayer. - MapPropertyByLayer ne fonctionne que sur MAP / CIVIL ou pourrait-il fonctionner sur un simple AutoCAD ? Fabcad, Le Rennais Métropolitain.

Bonjour, J'ai mis à disposition un PDF sur une illustration pas à pas d'une classification d'objets par calque depuis une valeur de table de Données d' Objet. Voici le lien : https://georezo.net/forum/viewtopic.php?id=132022 Merci à Me Lecrabe pour la mise en ligne du PDF. Fabcad, Le Rennais Métropolitain

Bonjour, J'ai mis par l'intermédiaire Lecrabe à disposition un PDF sur une illustration pas à pas d'une classification d'objets par calque depuis une valeur de table de Données d' Objet. Voici le lien sur Georezo : https://georezo.net/forum/viewtopic.php?id=132022 Fabcad, Le Rennais Métropolitain

Bonjour, Après moultes tentatives et recherches, ma routine fonctionne sur GstarCAD et sur AutoCAD. Mise à jour de la routine dans le post plus haut. Je la laisse telle quelle afin que nos pros du (VISUAL) LISP la perfectionnent (ordre de gauche à droite dans la selection des blocs) et plus. Bonne fin de week-end, Fabcad, Le Rennais Métropolitain
