Guillaume.Desmedt

Bonjour, Concernant la boite de dialogue, c'est la boite de dialogue pour les normes de conception des giratoires. Pour les points: Il faut se pencher sur les groupes de points Civil. Ensuite il sera possible de gérer la création de surface par groupe de points. Lisser une surface: - Sélectionner la surface - Modifier la surface >Lisser Cdt

J'ai rencontré le même problème sur Civil 2013, il y a quelques temps. J'ai remarqué que cela ne se produisait que lorsque la boite des propriétés était ouverte. J'ai juste pris l'habitude de fermer la boite des propriétés avant de modifier du texte. Solution facile je l'avoue mais, ça a l'avantage de fonctionner (je ne sais pas d'où vient le problème)... A tester...

Bonne conclusion pour le sujet...

Pourquoi pas... Après on peut varier avec une mise en page par échelle. Le pdf peut être fait par la publication...

Xref avec Cartouche uniquement (éléments invariables qq soit la série de plan) dwt par série de plan avec en espace papier: -Xref Cartouche -Xref Légende -Xref Localisation de la planche (en VP) -Bloc Flèche nord -Bloc TitleBlock avec uniquement des attributs -Fenètre et lignes de contour

Bonjour, Connais-tu le lisp suivant? http://www.lee-mac.com/batte.html Pour les cartouches, mon conseil: Xref pour les parties fixes et bloc avec attributs pour les textes variables. Cdt

De rien Bonne journée

Bonjour, Les pkt ont-ils été réimportés dans la palette de la nouvelle version de Civil? Cdt

Article intéressant effectivement, Merci Je suis tout à fait d'accord avec toi sur le caractère maquette/avant-projet... et également d'accord sur ton avis perso... (Profitons que Vincent soit en vacances pour dire celà) A noter, le prochain webcast Autodesk pour les échanges Civil - IW, le 03.08 Webcast D'autres informations en Français également sur le blog de Vincent (CIvil FR) - Pour me faire pardonner. Cordialement

C'est pas 2L/s/ha plutôt? cdt

Bonjour, Félicitations et a bientôt sur ces forums alors. Cordialement

Bon résumé avec quelques compléments: Amélioration des intersections: - Gestion des voies d'insertion - Possibilité de tourne à gauche Disparition du modèle Builder pour les versions précédentes Possibilité de partage collaboratif avec compte A360 sans licence IW360 (Mode presenter) Je dois en oublier encore. A suivre ou compléter. Cdt

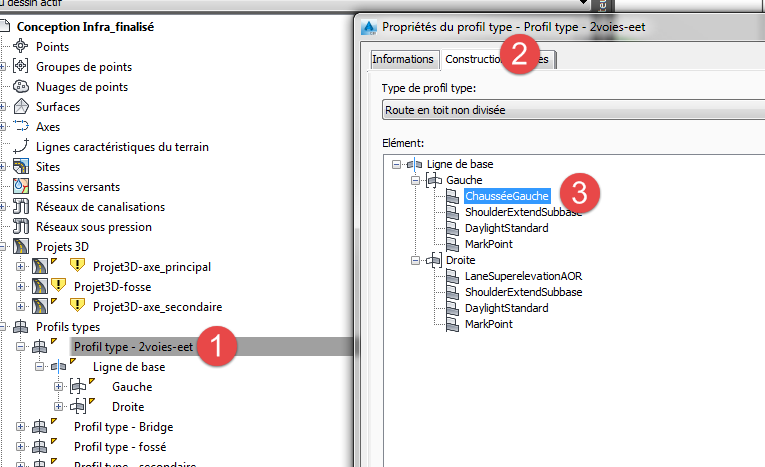

Bonjour, Désolé, je n'avais pas vu le post passé... Ca se passe dans les propriétés du Profil Type. Cf pièce jointe. Cdt

Une des façon détournée de procéder au marquage est d'insérer des points codés dans le pkt aux endroits souhaités de marquage et de transformer les lignes caractéristiques obtenues en polylignes avec les styles souhaités...

Exact, le giratoire est le seul endroit ou Civil fait le marquage. Pour l'amélioration... :( je n'y crois plus... De rien

Bonjour, Non, Civil 3D ne dispose pas de module de création de signalisation horizontale, ni verticale d'ailleurs. Cdt

Merci, toi aussi! ;)

Pour être sûr que l'on parle de la même chose, tu souhaites créer un raccourci aux données de ta surface, c'est bien ça? Si oui, il ne faut pas être dans un dessin vierge mais dans ton fichier qui contient la surface source. Désolé mais c'est le "dessin vierge ouvert" du premier post qui me fait douter...

Bonjour, Pour créer des raccourcis aux données, la dernière commande utilisée ne peut être que SAVE. Ce n'est pas un bug, il faut enregistrer juste avant de lancer créer des raccourcis... Et si c'est un dessin vierge d'ouvert, il doit être enregistrer avant d'en importer. Cdt

Code récupéré sur un autre forum mais adaptable, Il t'imprime en pdf les éléments contenus dans les polylignes définies dans le niveau "cadre". A voir avec ceux qui manipulent bien le lisp... (pas mon cas pour le moment...) (defun c:cadre2PDF ( / js n ent lst_pt pt_min pt_max) (setq js (ssget "_X" '((0 . "LWPOLYLINE") (67 . 0) (410 . "Model") (8 . "cadre") (90 . 4) (70 . 1) (43 . 0.0) (38 . 0.0) (39 . 0.0) (210 0.0 0.0 1.0)))) (cond (js (setvar "FILEDIA" 0) (setvar "CMDECHO" 0) (repeat (setq n (sslength js)) (setq ent (ssname js (setq n (1- n))) lst_pt (mapcar 'cdr (vl-remove-if '(lambda (x) (/= (car x) 10)) (entget ent))) pt_min (list (apply 'min (mapcar 'car lst_pt)) (apply 'min (mapcar 'cadr lst_pt))) pt_max (list (apply 'max (mapcar 'car lst_pt)) (apply 'max (mapcar 'cadr lst_pt))) ) (command "_.-plot" "_Yes" "Model" "DWG To PDF.pc3" "ISO full bleed A4 (297.00 x 210.00 mm)" "_Millimeter" "_Landscape" "_No" "_Window" "_none" (trans pt_min 0 1) "_none" (trans pt_max 0 1) "1=10" "0,0" "_Yes" "acad.ctb" "_Yes" "_Wire" (strcat (getvar "DWGPREFIX") (vl-string-right-trim ".dwg" (getvar "DWGNAME")) (itoa n) "-" (getvar "CTAB") ".pdf") "_No" "_Yes") ) (setvar "FILEDIA" 1) (setvar "CMDECHO" 1) ) ) (prin1) )

C'est ça h(en haut du BV le plus éloigné)-h(a l'exutoire) sur longueur calculée précédemment.

Pour les lignes de thalweg: Affiche tes courbes de niveaux et /ou flèches d'écoulement et repère les lignes d'écoulement. Pour le débordement, il faut analyser de façon plus pousser tes BV (Coef de ruisselement, pluie de ref, infiltrations...). Le point le plus haut de ton BV ne sera pas ou très peu en eau, le temps de son remplissage, le BV aura déjà évacué la goutte d'eau du haut... Je ne sais pas si je suis clair... Si quelqu'un veut compléter... Cdt

Bonjour, Ta logique est bonne. Le plus long écoulement correspond à la distance entre ton ouvrage et le point de ta ligne de thalweg le plus éloigné de ton BV Dans la pratique, pour connaitre ton plus long écoulement, il suffit de tracer tes lignes de thalweg (et non de crête)avec une polyligne (pas besoin d'inonder ces BV). Tu peux cumuler ces distances si ton ouvrage intersectant des BV en séries et tu prends la distance la plus longue... En espérant avoir été clair moi aussi dans mes explications. Cdt

En complément de Famaice, Pour s'organiser, une GED me semble un bon point de départ également...

Pas de soucis, En train de regarder, ta ref CC44 plan de vente est manquante, elle n'est pas dans ton dessin, tu ne pourras rien faire à part la demander à celui qui l'a fait. Les autres sont ok et tu peux les fusionner sans problème. PS: Tout s'affiche correctement
