Bonjour Merci de vos retours Oui j'avais bien sur fait les tests d'export sans xref avant de poster ici. Le problème est bien sur 4 de mes Xrefs ( 12 au totales, je fais une synthèse de plans de travaux pour notre client: Bâtiment + fluides + process)), la moitié des plans ne sont pas natif autocad je pense. J'ai commencé a tout décomposé et je fais finir comme cela ( et oui je perdais les attributs) merci pour la commande Burst 👍 J'ai supprimé une Xref du projet car elle me bloquait le process d'exportation ( un Xref que j'ai du poser en miroir échelle -1 , mais le pb est appartement autre comme le dit Didier) On ne me donne plus de temps a consacrer sur ce dossier je dois boucler.... 😞 le résultat ne sera pas très propre mais bon. Le client n'a pas besoin des blocs. J'exporte les présentations pour ses collaborateurs qui ne maitrisent pas l'espace objet d'autocad .... 🤔 leur BE eux travaillent avec mon fichier de synthèse et ses trente six mille scu et vues et xref... 🙂 Merci pour votre temps. Par contre autre sujet pour avoir le moins de pb de ce genre: je n'ai pas trouvé une "méthode" pour traiter les fichiers reçus des clients avant de les utiliser en Xref. ( pour ma part je récupére, je purge, j'utilise JAV de Patrick, overkill, si des proxy ou trop de splines existes je fais un enregistré sur Version R14/12 ou dxf , et j'utilise aussi Delproxy) avez vous d'autre conseil de "Nettoyage" ? Portez vous bien

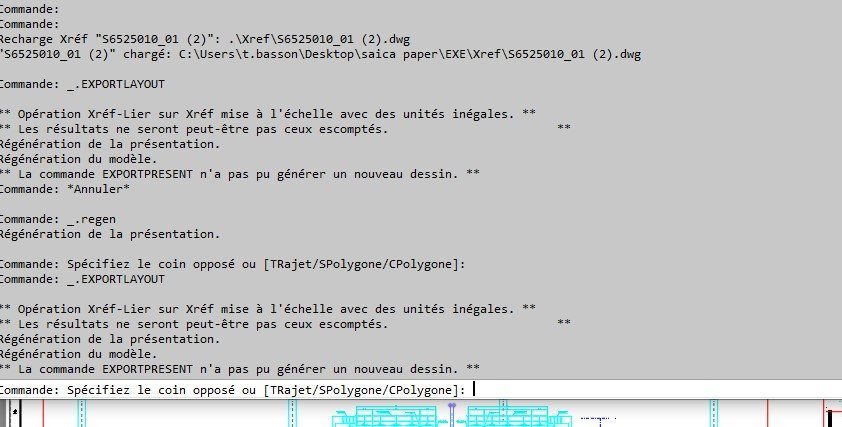

Bonjour Didier Bon je n'ai pas fais de captures d'écran du problème et je n'arrive pas a faire réapparaitre le message. Ce n'est pas un problème normalement ? La commande me génère un dwg en supprimant purement et simplement les éléments des xref a problèmes ou bien s’arrête. ( oubien ils sont bien cachés !!) J’utilise autocad de puis un certain moment et j'ai tres souvent des problèmes avec la commande Exportlayout qui interrompt le processus sans trop savoir pourquoi. ( bon mes xref en générales viennent d’autre fournisseurs j'ai beau les purger , les passer en version R14 ou dxf, purger les proxy) Elle est tout de même très susceptible 🙂 cette commande. Je vais fouiller encor. par contre désolé je sais pas programmer les lisp je ne suis qu'un modeste technicien en bâtiment :o))) . Sur un dernier essai j'ai tout de même eu le message en PJ :(( mais trouver cette xref sera assez facile Portez vous bien

Bonjour a tous Meilleurs vœux pour cette année 2022 Voila mon pb : je veux utiliser la commande -exportlayout mais celle ci bloque l'exportation car des blocs non uniformes sont présents dans les Xref de mon projet. Comment trouver ces blocs et corriger le pb car j'ai vraiment besoin de faire ces exports en automatique ? la commande sélection rapide ne propose pas de solution. Un lisp cherchant les blocs n'ayant pas échelles z=x=y ? ou forçant: échelle z doit être égale a y et y a x ? merci d'avance

Merci a tous La solution me dépanne bien. Mais je confirme le besoin de pouvoir mettre quelques point sur une coupe c'est plus facile visuellement sur plan papier pour mes collègues que d'avoir juste un ou deux traits de niveaux. Je comprends tout de même pas les infos sur le blog ou apparemment la personne cote directement la surface topo.

J'ai trouvé ce blog mais je ne comprends pas pas comment il peut poser une cote d'élévation directement dans la coupe sur le bord de la surface topo coupée. http://revit-memo.blogspot.com/2013/10/revit-2014niveaux-ngf-et-projet-en.html

J'ai refait la manip. (je ne redéfini pas de plan de construction) Donc dans ma vue de coupe, je trace un plan de référence vertical et je place ma cote d'élévation en suivant se plan jusqu’à ce que visuellement je je me trouve sur la surface topo ? C'est cela (c'est juste visuellement?)? car l'intersection surface topo/plan de référence ne se sélectionne pas il faut tracer un plan vertical perpendiculaire à la coupe pour chaque cote donc ? merci

Bonjour J'ai tracé un plan de référence vertical et défini le plan de construction dessus, mais la cote d'élévation ne veux toujours pas s'accrocher sur le bord de la surface topographique coupée.

Bonjour a tous Meilleurs vœux pour cette année 2019, réussite , joie, bonheur et toutes ces bonnes choses :D Mon premier pb de l'année, on me demande de sortir des coupes (profils) d'un terrain accidenté et cela tres tres vite.... J'ai depuis autocad extrait un fichier de point depuis mon fichier topo et modélisé ma surface topo. J'ai réalisé mes coupes pour avoir mes différents profils et la je bloque car je ne sais pas faire de cotations. Les cotes d'élévation ne peuvent pas accrocher sur le "bord coupé" de la surface topo, j'ai un petit sens interdit . (ce que je comprend puisque la ligne est juste une représentation graphique de projetions des points.) Comment faire?? je dois éditer des plans de profils avec cotations pour travailler avec mes collègues sur papier. Merci bcp

Bonjour Je vais tester cette méthode, elle ressemble a l'autre solution de Laud69 merci

Oui le principe est le même je regarde ca ! merci

Merci, je viens de voir ton site, il y a du niveau tout de même ;o)

Salut Ha oui c'est pas mal merci! J'ai un plan "Egout" que j'ai affiché en fond, par contre j'ai tous les détails de ce niveau "Egout" ce qui est trop car je ne voulais qu'une empreinte du toit et de ses pentes (par exemple j'ai la trace des fermettes et la hachure du matériaux de couverture qui apparait en fond) Est ce que je peux gérer l'affichage des objets du plan "Egout" directement dans les autres niveaux ou il apparait en fond ? Ou bien je dois créer un nouveau plan "contours et détails de toitures" dans le quel je masque ce que je ne veux pas et je m'en sert en fond dans mes autres niveaux ? (Apres réflexion je me dis que je ne peux pas juste masquer la hachure du matériaux de couverture? comment ne garder que les arrêtes ?)

Bonjour a Tous Voila je voudrais faire apparaitre le contours de ma toiture et éventuellement arrêtes, faitage, .... en pointillé sur mon plan de RDC. C'est assez utile de voir les limites de couverture sur les différents plans. Sans faire un dessin manuel de lignes de détails sur mon plan RDC, y aurait il une méthode pour, en gros, projeter la géométrie du toit sur le RDC (et les autre niveaux d'ailleurs)et quelle apparaisse sous la forme d'un type de ligne pointillé? Je ne sais pas si je suis très clair dans ce que je veux :huh: merci Cdt

Bonjour il me semble que le jeu de feuilles sert a cela, non ? je ne suis pas spécialiste mais je crois que l'on peut récupérer le nombre total de feuilles du jeu et le numéro de la feuille ... ou bien créer une propriété nombre total de feuilles et l'utiliser dans un champ mais ce n'est pas automatique

Bonjour a tous et merci En essayant vos solutions je me suis aperçu de qqchose, que je n'avais jamais relevé: Lorsqu'il y a insertion de Xref dans un dwg, un filtre de calque "non ref externe" est automatiquement créé ....... c'est tout bête en fait, comme quoi les habitudes..... avez vous la même chose ?
