ludodo

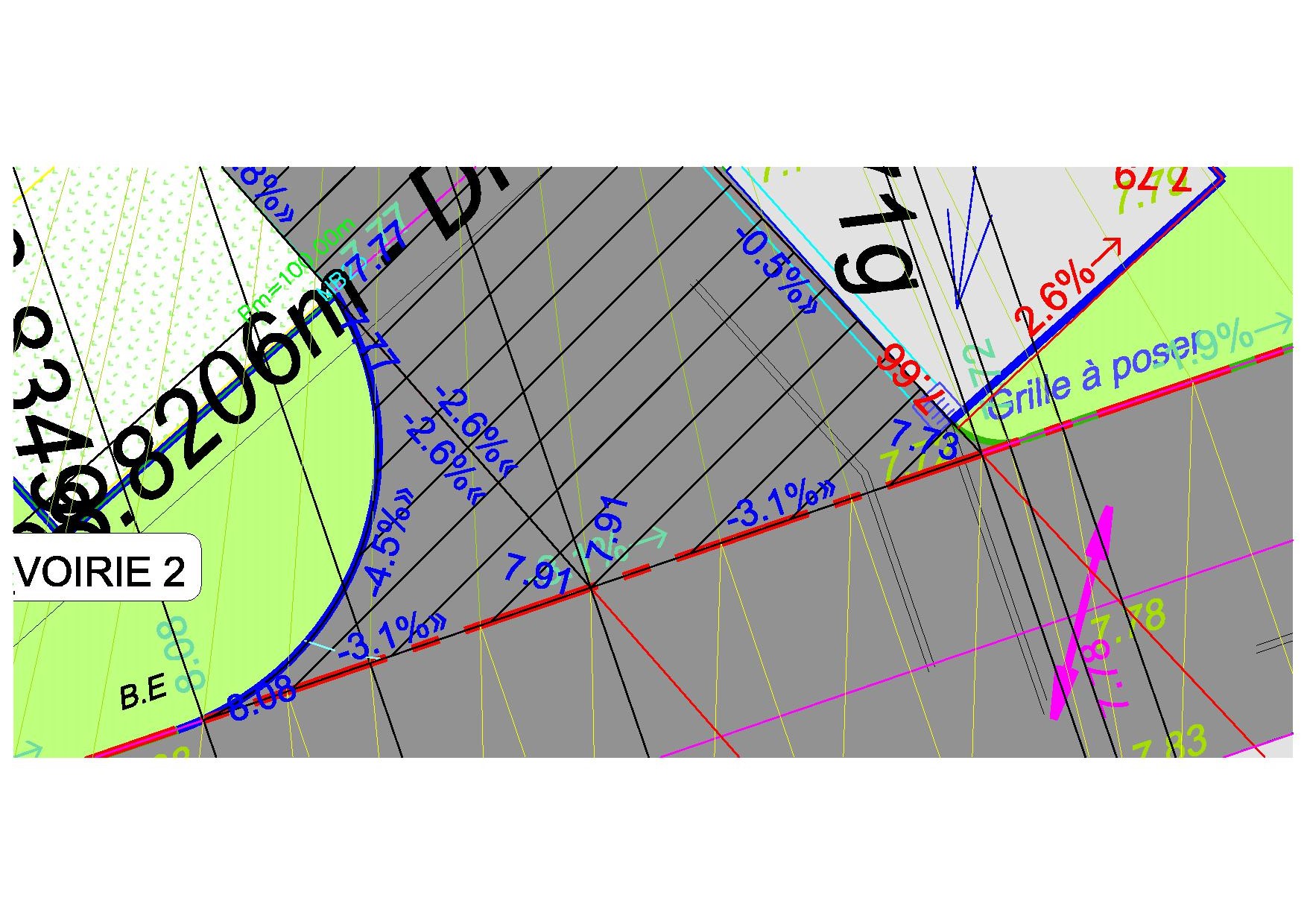

Bonjour, j'ai jeté un œil rapide sur le fichier. Tes axes n'apparaissaient pas, j'ai vite refais celui de la voirie principale. Sur l'image de ton mnt je vois que dans ton dernier virage ton bord chaussée coupe la voirie. si tu tabules ton axe aux sommets de l'axe il te mettras un profil dans l'angle. Sinon, pour la méthode, je ferais l'axe principal de la voirie avec le projet linéaire mais sans prendre en compte les parkings et trottoirs. Les deux petites voiries sont à mon sens bien trop petites pour être matérialisées avec projet linéaire et je les ferais avec le module multiplateformes. Je traite par zones et de préférence les zones contiguës. Je fais d'abords un squelette avec des polylignes 3D cotées ( construire3d ). Ça me permet de voir tout de suite si j'ai un souci pour raccorder bâtiments ou mes trottoirs entre voirie comme sur ta deuxième voirie. Une fois mon squelette fait je n'ai plus qu'à reprendre mes pol3d crées pour les transformer en plateforme et vraiment peaufiner les pentes à ce moment-là. Pour le point particulier du raccordement avec la voirie qui n'est pas à angle droit, je fais d'abord le projet linéaire de ma voirie principale pour obtenir le mnt. Ensuite j'aligne une droite sur les fils d’eau des bordures de la ruelle. A l’intersection de ces droites et de mon projet linéaire j’insère deux profils en travers (point de passage) et je recalcule mon projet linéaire pour qu’il me crée des points sur lesquels je pourrais raccorder ma future plateforme. On peut aussi raccorder directement la plateforme en s’accrochant sur la pol 3D générée par le projet linéaire et se passer ainsi de créer des profils en travers sup mais je trouve ça plus clair. On se retrouve donc avec un raccordement «droit » entre la voirie et la ruelle. Pour finir la liaison au niveau de l’arrondi je crée une autre plateforme avec un arc de cercle et je vérifie les écoulements. Et pour finir je fusionne mes plateformes par type. (voirie, trottoir) j'espère avoir été clair et n'avoir pas trop dit de bêtises..

autocad 2016 ca fonctionne bien... cela ne fait pas avancer le schmilblick mais si ca peut t'aider ...

un grand merci :D je n'avais effectivement pas installé la SP1 qui date de septembre 2015 ! Une fois celle-ci installée juste à taper la commande EPDFSHX et mettre la valeur à 0 comme décrit. Encore une fois un grand MERCI :D

Bonjour, Je relance le sujet pour savoir si une mise à jour a été faite ou pas car j'ai toujours le même problème. Et expliquer au client qu'il faut qu'il coche masquer les commentaires sur son lecteur pdf est très compliqué d'autant plus qu'il ne devrait pas avoir à le faire.

Bonjour, Nouveau sur autopiste, je ne trouve pas comment gérer les longueurs d'application des profils en travers.. Sur Covadis je pouvais gérer sur une distance avant et après mon profil mais la je n'ai qu'une longueur d'application totale... Je m'en sert par exemple pour faire commencer un trottoir à un endroit précis. Faut il changer ma façon de faire par rapport à Covadis ? Une formation devrait être prévue dans l'année mais en attendant c'est autoformation donc les conseils sont les bienvenues.

Bonjour, Une question concernant le répertoire de stockage des profils types du projet linéaire de Covadis: Est il possible de lier le répertoire au dessin autrement qu'en choisissant répertoire du dessin ? Je n'aime pas du tout que mes PT soient créés dans le même répertoire que le dessin il y en a de partout et j'ai l'impression que c'est le bordel... Je voudrais pouvoir choisir un répertoire qui resterait attribué au dessin. Actuellement je choisis "autre répertoire". Mais dés que je change de projet il me faut à nouveau aller rechercher le répertoire manuellement. Et changer de projet ca m'arrive des dizaines de fois par jour et j'avoue que je perds patience avec cette recherche de répertoire... Y a t il une manip que j'ai zappé ?

merci pour l'astuce :D pour ce qui est des nombres j'ai un ' qui apparait devant chacun d'entre eux... Rendant les additions possibles mais pas les sommes ...j'ai la version 2013 d'Excel. la manipulation citée plus haut fonctionne mais nécessite l'ouverture de 3 fenêtres dont je me passerais bien. Peut être aussi que mon Excel n'est pas correctement configuré.

un petit up juste pour enfoncer le clou concernant le format de texte donné dans les résultats ... Sinon je cherchais aussi à intégrer mes types de ligne dans le devis histoire d'avoir mon géotextile dedans. Surement une manip que je ne connais pas. Pour bien situer, je fais mon devis à partir d'un projet linéaire, sous Covadis 14 0.e (autocad map3d 2016).

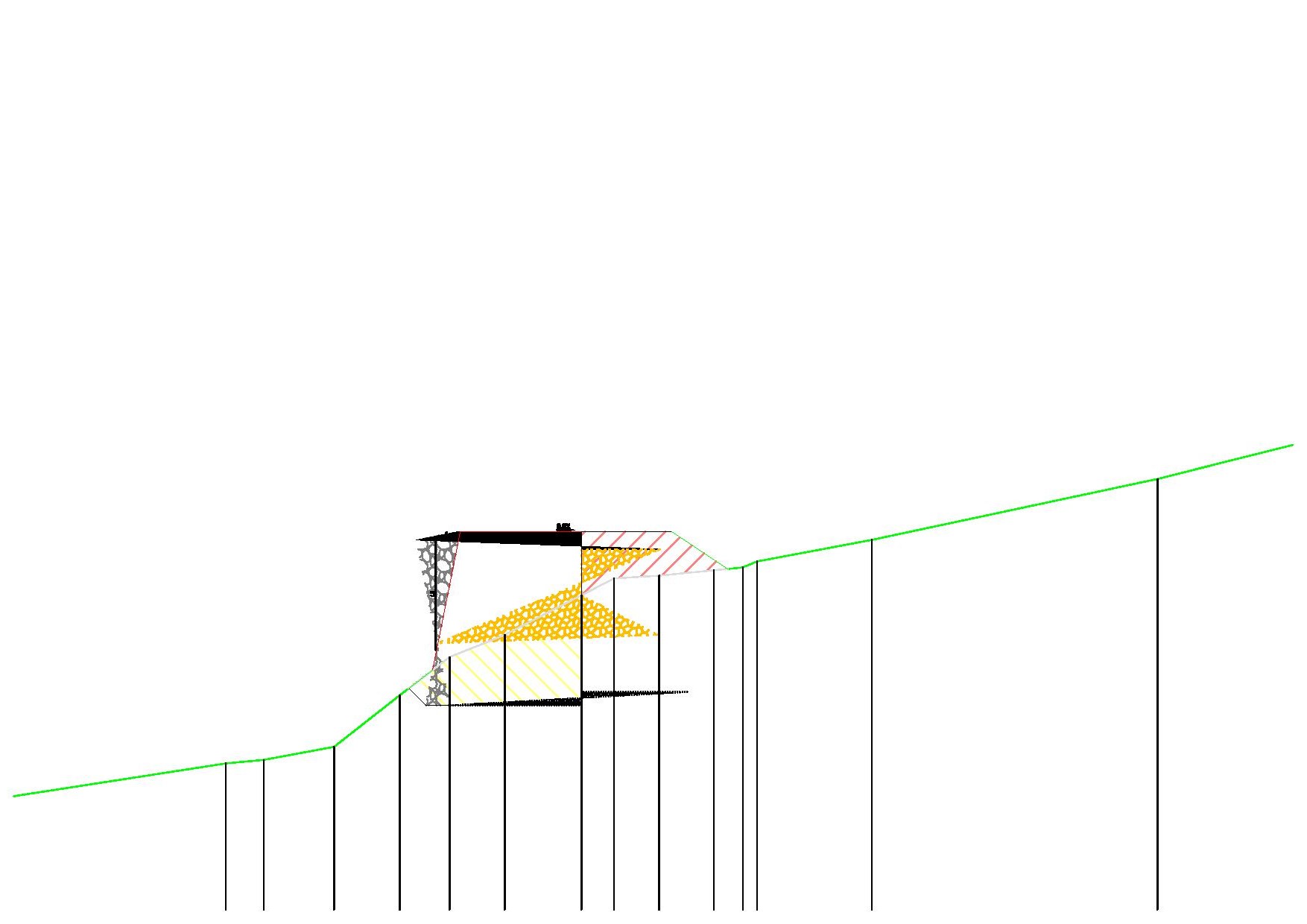

Problème résolu par le support. Donc cela a pu être corrigé en modifiant la largeur du tn affiché dans mes profils en travers. Je l'avais mise à 40m par rapport à ma ligne projet et en la passant à 5 m le problème des hachures disparait...

oui dans la zone d'aperçu lors du calcul du projet, le dessin est correct. J'ai pris contact avec le support et je leur ai envoyé mon fichier. Mon problème de profil en travers faisant partie de plusieurs autres soucis, ils ne l'ont pas encore traité. Mais je posterais pour donner suite dés que j'aurais une réponse.

Bonjour, je remonte le sujet car j'ai le même soucis... Histoire de savoir si une manip était possible pour remédier à ca. je suis avec autocad map3d2016 et Covadis v14e.

salut didier, Covadis version 14e, module projet linéaire par profil type. Je n'ai pas autopiste (pas encore). c'est la couleur des textes que je n'arrive pas à changer. J'ai plusieurs axes assez proches. Mes profils se chevauchent régulièrement et le simple fait d'avoir des couleurs différentes sur les textes de me tabulations me permettrait de les identifier rapidement. Actuellement, je change la couleur du trait de tabulation sans problème. c'est le texte qui ne suis pas... je n'ai qu'un calque nommé : "nom de mon projet tabulation". Lorsque je change la couleur de celui ci le trait de tabulation change de couleur, pas celle du texte de la tabulation. en espérant avoir été plus clair...

Je reprend le sujet et en profite pour poser ma question sur les tabulation du projet linéaire dans Covadis. J'ai plusieurs projets linéaires dans mon fichier et je voudrais différencier les couleurs de l'habillage des tabulations pour me permettre de ne pas confondre les tabulations des différents axes. Mais lorsque je change la couleur d'un axe via "paramétrage des textes des tabulations" tous mes axes de mon fichiers sont changés et adoptent ces modifications. Ce qui n'est pas mon but. Y a t il une manipulation pour résoudre ce problème? actuellement je suis obligé d'exploser les tabulation, transformer les pol 3D obtenues en pol 2D pour pouvoir leur donner une largeur, les changer de calque, les ajuster en longueur, replacer les textes etc... Je me complique beaucoup la vie.... petite édition pour préciser que c'est le texte des tabulation que je n'arrive pas à changer de couleur. le trait je le change sans problème mais le texte reste indépendant du trait..

la même chose avec la ligne de repère multiple de l'onglet cotation ....

Salut, j'ai fait la même chose que toi (passage de mensura à Covadis) voila deux ans maintenant. je ne vais pas pouvoir te faire avancer dans ton problème, cependant le service technique est très efficace et très rapide dans le traitement des pb... si tu tombes sur la bonne personne ce qui arrive souvent. Sinon le message d'erreur fatale fait désormais parti de mon quotidien comme de celui de mes collègues. Faut juste savoir qu'il ne faut pas enregistrer un dessin comme il le demande lors des erreurs fatales car tu enregistres la boulette avec. Donc vaut mieux reprendre 15 minutes avant que continuer avec un fichier pourri... mais cela a déjà été évoquer dans quelques posts antérieurs.

heu pas sur de répondre correctement, mais dans le menu Covadis plateforme vrd tu peux décaler une plateforme en 3d (via le menu edition).par pente dénivelée ou altitude...

Bonjour, Je voudrais savoir si une commande ou une manip existe pour geler un calque que je viens de créer dans toutes mes présentations, histoire de ne pas avoir à me retaper toutes mes présentations une par une pour geler ce calque et ne le laisser que dans celle qui m'intéresse. il me semble qu'il serait plus facile de la geler dans toute et de la dégeler uniquement dans celle qui m'intéresse. j'ai par ailleurs un autre soucis : dans ma barre de menu, mon menu déroulant de calque ne se range plus par ordre alphabétique mais par ordre de création sans que je sache comment ca se fait... est il possible de le remettre en affichage par ordre alphabétique svp ?

Travailler en inversant les axes des y et des Z si ton levé ne concerne que la partie du surplomb. un moyen barbare consisterait à reprendre les points topos et les réimporter en changeant les insertions de coordonnées.... mais ca ne fonctionnerait que si tu travailles sur la zone en surplomb. peut être une piste à explorer...

je ne connaissais pas non plus et c'est appréciable pour montrer ou faire un contrôle visuel rapide. Par contre j'ai pas trouvé comme supprimer un état déjà choisi même après fermeture réouverture du dessin...

salut, tu peux aussi sélectionner ton étiquette puis clic droit et "sélectionner les étiquettes similaires" et dans ta barre de propriété tu peux les réorienter ou alors clic droit, modifier les étiquettes et les réorienter. Même si la solution de La Lozère me parait être la plus judicieuse ;) Je pense que ton problème vient du paramétrage de ton étiquette. Dans le gestionnaire des modèles d'étiquette, tu sélectionnes ton étiquette, tu clic sur modifier et tu as un cadre dans lequel est écrit l'orientation, tu as le choix entre libre, scu et selon le plan. il ne te reste plus qu'à choisir celle qui te convient.

je me contenterais d'un +1 pour les erreurs fatales .. pas la peine d'épiloguer plus. Par contre j'ai remarquer un truc que je trouve pénible aussi, c'est que si je contrôle un dessin même juste après l'avoir fermer et enregistré, il me détecte des erreurs .. et quand je dis des erreurs c'est bien au pluriel et ca se compte en centaines d'erreurs parfois. Du coups je commence par lancer Covadis depuis le bureau puis lancer la récupération du dessin systématiquement. Faites le juste pour voir et vous verrez que même des dessins qui n'ont l'air de rien, sont en fait gavés d'erreurs.. Maintenant je ne sais pas à quoi correspondent ces erreurs...

c'est tout à fait ca .... l'option était cochée... une fois décochée ca fonctionne normalement. merci pour l'aide

ben si il y a une adresse ou je peux l'envoyer ce sera avec plaisir, sinon pour le nombre de sommet, ma poly3d est constituée de 3 sommets.. j'ai essayer en supprimant le sommet intermédiaire et pas moyen... Si quelqu'un peut me dire comment obtenir la permission de mettre un fichier dwg ou zip sur le forum.....

pas mieux ... :huh:

Bonjour à tous, un petit soucis de décalage d'une polyligne en mode talutage. Je veux décaler ma polyligne suivant un talus en -3/2 du coté gauche de celle ci sur un mnt. j'utilise régulièrement cette commande sauf que là pas possible.. elle se décale sur la droite mais la gauche pas moyen... j'ai isolé ma poly3d et mon mnt sur un dessin vierge au cas ou un bug serait dans mon dessin d'origine mais pas moyen... et j'ai remarqué aussi que si je pré visualise avec un talus 3/2 ca marche pas et si par malheur je teste en laissant la prévisualisation cochée et que je change mon talus en 1/1 ... j'ai un plantage du genre erreur fatale... j'ai résolu mon problème en créant une plateforme et là le calcul se fait correctement. Si quelqu'un peut tester vite fait pour voir si c'est moi qui fait une mauvaise manip ou mon fichier qui est bug. je joins on fichier avec juste le tn et la poly3d bon ben non pas la permission d'envoyer un dwg ou fichier zip apparemment...
