Connexion des sorties TOR du module de pesage
(Traduction du document original anglais)
A propos de nous
Introduction
Les sorties TOR du module de pesage permettent de déclencher des actions à chaque franchissement d'un seuil. Cette fonctionnalité est utilisée dans l'application d'« unité de dosage ».

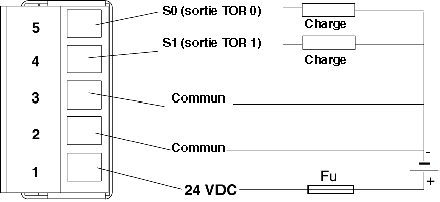

Les sorties TOR sont connectées à l'aide d'un bornier à vis :
Les sorties communes 2 et 3 sont reliées par la carte.
Caractéristiques des sorties TOR
Le tableau suivant détaille les caractéristiques des sorties TOR du module TSX ISP Y101 :
Sortie TOR
Caractéristiques
Nombre de voies
2
Type
Transistors A
Temps de réponse
Discrimination de 1 ms. Le point de franchissement de seuil entre deux mesures est calculé par interpolation à la milliseconde près.
Tension d'alimentation nominale
24 V
Tension d'isolement
1500 Veff
Courant maximum
500 mA
Protection
Inversion de polarité et court-circuit.
Installez un fusible sur l'alimentation du préactionneur +24 V.
Protection
La connexion à la terre offre une protection galvanique des deux voies de sortie contre :
NOTE : pour une meilleure protection contre les inversions de polarité, placez un fusible à fusion rapide sur l'alimentation, en amont de la charge (à l'emplacement Fu dans le schéma précédent).
