Brochage de la liaison série pour l’afficheur
(Traduction du document original anglais)
A propos de nous
Généralités
La liaison série permet le report du poids sur un afficheur externe.

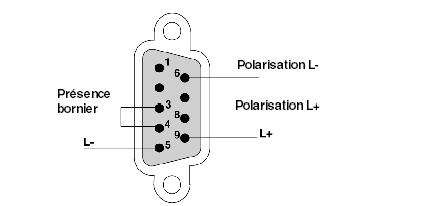

Le raccordement au terminal est réalisé par un connecteur Sub-D 9 points femelle côté module, la liaison est en RS485, les connexions sont décrites ci-après :
La polarisation de la ligne côté module est réalisée avec les straps 6-5 et 8-9.
Caractéristiques
Le tableau suivant présente les carctéristiques de la sortie afficheur :
Sortie afficheur
Caractéristiques
Interface physique
RS 485 non isolée
Débit binaire
9,6 Kbits/s
Format
1 bit de start, 8 bits de données et 1 bit de stop
Distance déport
Maximum 30 m
