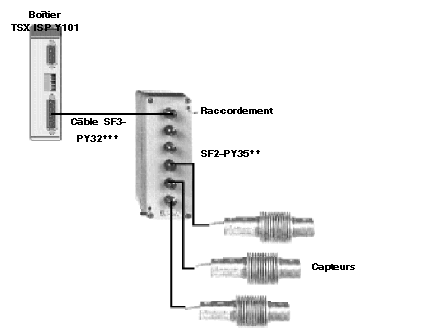

Les capteurs de mesure sont connectés à l'aide d'un connecteur Sub-D femelle 15 broches situé du côté du module.
Le module et le connecteur Sub-D peuvent être branchés ou retirés à chaud.
Utilisez un câble à 6 conducteurs avec un connecteur Sub-D 15 broches.
Les capteurs sont alimentés exclusivement par le module.

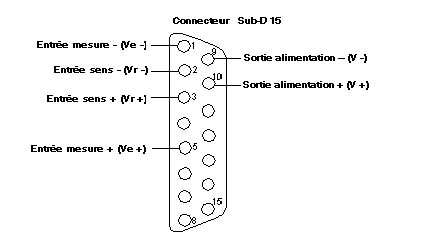

Connecteur Sub-D 15 broches
Le connecteur Sub-D 15 broches est décrit ci-après :
Câblage des entrées de capteur
Selon la précision souhaitée, deux modes de câblage des entrées de capteur s'offrent à vous. Dans chaque cas, câblez-les afin d'obtenir une mesure.

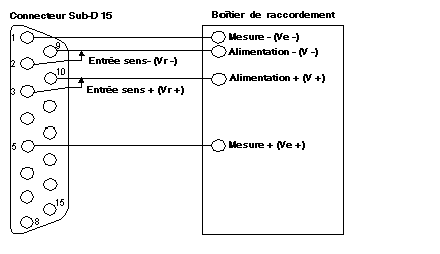

Câblage de haute précision ou avec une longueur de câble importante entre le module et l'unité de connexion des capteurs :

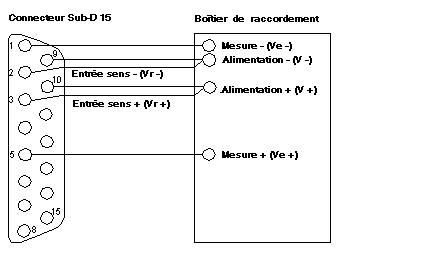

Câble de précision moyenne ou avec une longueur de câble réduite entre le module et la connexion des capteurs :
