Panneau d'affichage TSX XBT N410
(Traduction du document original anglais)
A propos de nous
Généralités
Le panneau d'affichage TSX XBT N410 est conçu pour être raccordé au module de pesage afin de servir de panneau d'affichage principal et d'afficher les informations relatives au poids.
Le panneau d'affichage doit être raccordé au module à l'aide d'un câble blindé à deux conducteurs. Il est aussi équipé d'un connecteur SUB-D femelle à 15 broches.
Caractéristiques
Le tableau ci-dessous présente les caractéristiques électriques du panneau d'affichage :
Ecran
LCD rétro-éclairé vert (122 x 32 pixels)
Capacité d'affichage
2 lignes de 20 caractères
Durée de rafraîchissement
100 ms
Liaison série
RS 485
Vitesse de transmission
9,6 Kbits/s
Connexion
Connecteur SUB-D 25 voies
Alimentation
Bornier enfichable, 3 bornes à vis (calibrée à 5,08 mm [0,2 po]). Capacité de serrage maximale : 1,5 mm (0,06 po).
Limites de tension
de 18 à 30 V cc
Ondulation
5 % maximum
Consommation
5 W maximum
Températures ambiantes
de fonctionnement
0...55°C (32...130°F)
de stockage
-20...60°C (-4...140°F)
Degré de protection
avant
IP65 et conformité aux normes CEI 60529 et Nema 4X ("usage en extérieur")
derrière
IP20, en conformité avec la norme CEI 60529
Conformité aux normes
CEI 61131-2, CEI 60068-2-6, CEI 60068-2-27, UL 508 et CSA C22‐2 No.14
Connexions au panneau d'affichage

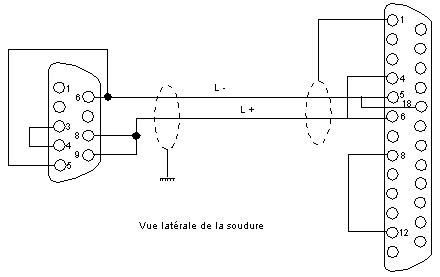

Le schéma suivant illustre le lien entre le module de pesage TSX ISP Y101 et le panneau d'affichage TSX XBT N410 :
Le câble, à paire torsadée blindée, du module de pesage au module d'affichage TSX XBT N410 ne peut pas dépasser 100 mètres (328 pieds).
Le blindage sur le côté du module doit être relié à la partie métallique du connecteur SUB-D.
Liste des câbles
Le tableau ci-dessous donne les référence et longueur de chaque câble.
Paramètres
Longueur, m (pi.)
SF3 CPY005
5 (16.4)
SF3 CPY010
10 (32.8)
SF3 CPY015
15 (49.2)
SF3 CPY020
20 (65.6)
SF3 CPY025
25 (82.0)
SF3 CPY030
30 (98.4)
