Préconisations de câblage et d'installation du module TBX AES 400

Préconisations de câblage

Afin de protéger le signal des bruits extérieurs induits en mode série et des bruits en mode commun, il est conseillé de prendre les précautions suivantes :

Précautions à prendre
Nature des conducteurs	Utilisez de paires torsadées blindées, section minimum des conducteurs 0,28 mm2.
Blindage des câbles	Reliez les blindages des câbles à la terre du module TBX sur la barrette de masse TBX GND 015, au plus court.
Regroupement des conducteurs en câbles	Le regroupement en câbles multipaires est possible pour les signaux de même nature et ayant la même référence par rapport à la terre.
Cheminement des câbles	Eloignez les fils de mesure des câbles d'entrées/sorties TOR (notamment des sorties relais) et des câbles de puissance.
Référence des capteurs par rapport à la terre	Le TBX AES 400 possède 4 entrées isolées du bus de l'automate et isolées entre elles. Ce double isolement permet l'utilisation de capteurs portés à des potentiels différents. Pour des raisons de sécurité, un réseau de mise à la terre (15 MΩ//4,7 nF) est fourni pour chaque voie. Ce réseau provoque un courant de fuite si le capteur est référencé par rapport à la terre.
Référence des capteurs par rapport à la terre (suite)	Utilisation de capteurs flottants (montage préconisé - sans référence par rapport à la terre) : un réseau interne par voie assure la mise à la terre des points froids des capteurs.
Référence des capteurs par rapport à la terre (suite)	Utilisation de capteurs référencés par rapport à la terre : Il est possible de référencer chacun des capteurs à des potentiels par rapport à la terre si les caractéristiques suivantes sont respectées : être inférieur à la tension de sécurité (48 V crête pour la France) la mise à un potentiel de référence d'un point du capteur provoque la génération d'un courant de fuite. Si plusieurs modules TBX analogiques sont utilisés, il faudra mesurer le courant de fuite total et vérifier que celui-ci ne perturbe pas l'application. Le réseau de mise à la terre RC a pour valeur 15 MΩ, 4,7 nF, pour une tension de référence de 48 V par rapport à la terre, ce qui aboutit à un courant de 3,8 mA.

Cas spécifiques

Le tableau suivant décrit les précautions à prendre dans les cas spécifiques des entrées thermocouples, courants et thermosondes.

Cas particuliers - Précautions à prendre
Entrées thermocouples	Les liaisons thermocouples/bornier doivent être assurées par des câbles de compensation adaptés au type de thermocouple.
	Dans le cas de mesures thermocouples, les installations préférentielles sont les suivantes : convexion naturelle avec un gradient de température ambiante < 5° C/heure : Le TBX AES 400 sera monté nu en base et/ou en extension en orientation horizontale avec un dégagement minimum de 150 mm en hauteur (D) et de 100 mm en largeur (d). Les meilleures performances sont atteintes à 25 °C. La tension d'alimentation du module doit être de 24 VCC.
	convexion naturelle ou forcée avec un gradient de température ambiante > 5° C/heure : le TBX AES 400 sera monté en base dans le coffret AC1-GV 263016 à l'horizontale. Les performances garanties sont les mêmes que dans le cas de convexion naturelle avec un gradient de température ambiante < 5° C/heure. La tension d'alimentation du module doit être de 24 VCC.
Entrées courants	Lorsque le signal d'entrée est un courant de 0/20 mA ou 4/2 0 mA, il est nécessaire de connecter une résistance de 250 Ω - 0,1 % - 1/2 Ω - 25 ppm / °C (TSX AAK2 : lots de 4 résistances), aux bornes R+ et R- associées à la voie.
Entrées thermosondes	Les thermosondes peuvent être câblées en 2 ou 4 fils. Pour les sondes Pt100 2 fils, il est possible, en utilisant des câbles de 2 mm2 de section, de déporter la sonde à 2,50 m sans incidence sur la mesure (1). Pour les sondes Pt1000/Ni1000 2 fils, il est possible, en utilisant des câbles de 2 mm2 de section, de déporter la sonde à 25 m sans incidence sur la mesure (1).

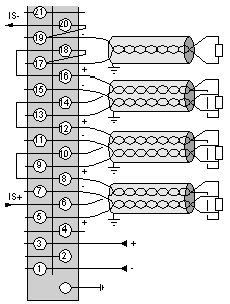

Entrées thermosondes	Remarque : la source de courant est commune à toutes les thermosondes qui sont alors montées en série. Les bornes de chaînage facilitent le câblage en 4 fils comme le montre le schéma ci-contre. Un défaut sur câblage de la source de courant ou de l'une des thermosondes entraîne donc un défaut sur toutes les voies, qui sera vu comme un défaut liaison capteur.	Voies 0, 1 et 2 : sonde Pt100 4 fils. Voie 3 : sonde Pt100 2 fils.

Légende :
(1)	Au delà, la résistance des fils induit une erreur systématique qu'il est possible de corriger par la procédure d'alignement des capteurs.

ATTENTION

DEGRADATION DES PERFORMANCES

Toute utilisation qui ne respecte pas les recommandations en entrée thermocouple (orientation, ambiance, alimentation module) dégrade les performances du TBX AES 400. Cependant, dans des conditions de température stables, il est possible de réduire l'erreur en procédant à un alignement capteur.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
