Exemple de câblage du module TBX AES 400
(Traduction du document original anglais)
A propos de nous

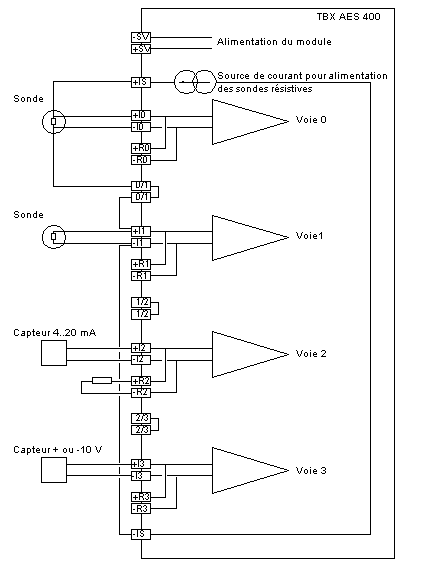

Schéma de principe
L’illustration suivante montre le schéma de principe du module TBX AES 400.
Exemple de câblage du bornier
Le tableau suivant illustre l’exemple de câblage du bornier.
Câblage du bornier
Voie 0
Pt 100, 4 fils
Voie1
Pt 100, 2 fils
Voie 2
4/20 mA
Voie 3
+ ou -10 V

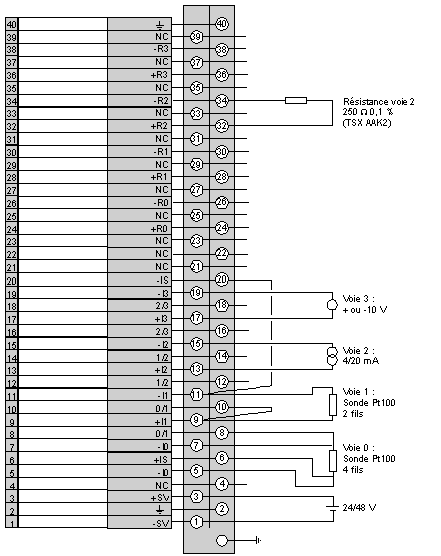

Le schéma suivant illustre l’exemple de câblage du bornier.
