Comportement des modules TBX IP20 en cas de coupure et de retour d'alimentation
(Traduction du document original anglais)
A propos de nous
Généralités

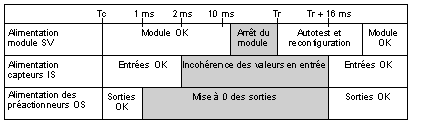

Le schéma suivant décrit le comportement en cas de coupure et de retour d'alimentation des modules TBX IP20.
Tc
Temps de coupure des alimentations (tension < 14 V).
Tr
Temps de retour des alimentations (tension > 19,2 V).
AVERTISSEMENT
COMPORTEMENT INATTENDU DU SYSTEME
Pour que le comportement en cas de coupure ou de retour d'alimentation d'un module d'extension soit garanti, il faut que celui-ci ait la même alimentation SV que son module de base. Dans le cas contraire, le bon fonctionnement d'un modèle de base SV 24 V et d'un module d'extension 48 V (ou le contraire) n'est pas garanti s'il se produit une coupure ou un retour d'alimentation.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Tension d'alimentation du module SV
Si le temps de coupure de l'alimentation du module est inférieur à 10 ms, cela n'entraîne pas de défaut du module.
Une coupure supérieure à 10 ms peut entraîner l'arrêt du module et donc sa reconfiguration au retour de l'alimentation.
La tension d'alimentation du module n'est pas contrôlée par le TBX.
Tension d'alimentation des capteurs IS
Si le temps de coupure de l'alimentation des capteurs est supérieur à 2 ms, le système de contrôle de la tension détecte ce défaut avant le positionnement à 0 de l'entrée la plus rapide (sauf pour le module TBX DES 16F22 qui a un temps de filtrage des entrées de 1 ms).
De même lorsque la tension d'alimentation redevient supérieure à 19,2 V, le système de contrôle de la tension attend 16 ms avant de le signaler afin de permettre le positionnement de l'entrée la plus lente (sauf pour les modules avec contrôle de filerie en entrée dont le temps de filtrage est de 35 ms).
Tout cela permet de garantir la cohérence des valeurs d'entrées, lorsqu'aucun défaut d'alimentation des capteurs n'est signalé.
La coupure de l'alimentation des capteurs n'entraîne aucun défaut interne du module.
Tension d'alimentation des pré-actionneurs OS
Si le temps de coupure de l'alimentation des pré-actionneurs est supérieur à 1 ms, le système de contrôle de la tension détecte ce défaut et règle les sorties sur 0.
Quand la tension d'alimentation redevient supérieure à 19,2 V, le système de contrôle de la tension attend 16 ms avant de le signaler et de valider à nouveau les sorties.
La coupure de l'alimentation des pré-actionneurs n'entraîne aucun défaut interne du module.
