Alimentation module TBX IP65

Généralités

Les modules d'entrées/sorties distantes IP65 nécessitent d'être alimentés en direct par une source de tension 24 V c.c. Celle-ci alimente :

les circuits de communication et l'interface d'entrées/sorties (alimentation du module),
les capteurs.

L'alimentation des modules TBX IP65 se fait par le TBX BLP 10.

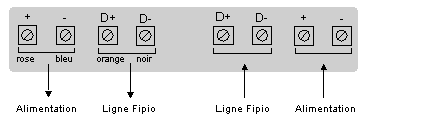

Le schéma suivant illustre la carte de câblage du TBX BLP 10.

Les modules de sorties nécessitent une alimentation supplémentaire destinée aux préactionneurs.

NOTE : l'utilisation d'alimentations externes séparées offre l'avantage de pouvoir couper l'alimentation des sorties sans cesser d'alimenter le module de communication.

Alimentations

Le tableau suivant illustre le nombre d’alimentations séparées disponibles par type d’entrées/sorties.

Type de module	Nombre d'alimentations séparées
Entrées TOR	1	alimentation du module et des entrées
Sorties statiques	2	alimentation du module
Sorties statiques	2	alimentation des sorties (1)

Légende :
(1)	Afin d'éviter des destructions graves lors d'une inversion de polarité de l'alimentation des sorties, il faut protéger : le module TBX ESP 08C22 avec fusible rapide 6 A, le module TBX ESP 1622 avec fusible rapide 9 A.
