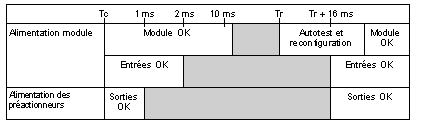

Le schéma suivant décrit le comportement sur coupure et reprise secteur des modules IP65.
Tc
Temps de coupure secteur des alimentations (tension < 14 V).
Tr
Temps de reprise secteur des alimentations (tension > 19,2 V).
Tension d'alimentation du module
Si le temps de coupure de l'alimentation du module est inférieur à 10 ms, cela n'entraîne pas de défaut du module.
Une coupure supérieure à 10 ms peut entraîner l'arrêt du module et donc sa reconfiguration à la reprise secteur.
La tension d'alimentation du module n'est pas contrôlée par le TBX.
Si le temps de coupure de l'alimentation du module est supérieur à 2 ms, le système de contrôle de la tension détecte ce défaut avant le positionnement à 0, de l'entrée la plus rapide.
De même lorsque la tension d'alimentation redevient supérieure à 19,2 V, le système de contrôle de la tension attend 16 ms avant de le signaler afin de permettre le positionnement de l'entrée la plus lente.
Tout cela permet de garantir la cohérence des valeurs d'entrées lorsqu'aucun défaut d'alimentation n'est signalé.
Tension d'alimentation des pré-actionneurs
Si le temps de coupure de l'alimentation des pré-actionneurs est supérieur à 1 ms, le système de contrôle de la tension détecte ce défaut et positionne les sorties à 0.
Quand la tension d'alimentation redevient supérieure à 19,2 V, le système de contrôle de la tension attend 16 ms pour le signaler et valider à nouveau les sorties.
La coupure de l'alimentation des pré-actionneurs n'entraîne aucun défaut interne du module.
