Montage/démontage du bornier
(Traduction du document original anglais)
A propos de nous
Généralités

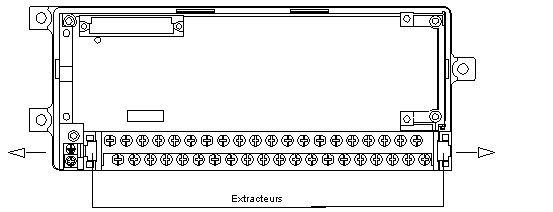

Le dessin suivant illustre la phase de montage/démontage du bornier.
Procédure de démontage
Le tableau suivant décrit la procédure de démontage du bornier.
Etape
Opération
1
Pour démonter le bornier tirez en même temps les deux extracteurs situés de part et d'autre, comme indiqué par les flèches sur le dessin.
Procédure de montage
Le tableau suivant décrit la procédure de montage du bornier.
Etape
Opération
1
Pour rémettre en place le bornier, remettez-le en place et appuyez sur les extrémités de son cache de protection fermé afin de l'enclencher. Les deux extracteurs qui étaient en position tirée se referment alors sur le bornier.
DANGER
ELECTROCUTION
Mettez toujours l'appareil hors tension avant de monter, de démonter ou de remplacer le bornier.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
