Etape
|
Action
|
|
|---|---|---|
|
1
|
Fixez le TBX sur son support.
|
|
|
2
|
Préparez le connecteur TBX BLP 10 (câblage). La mise en œuvre est décrite aux étapes 3 à 9.
|
|
|
3
|

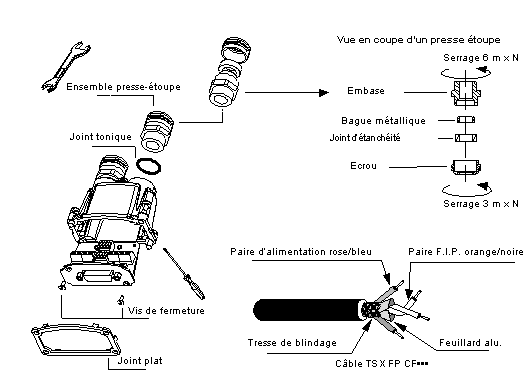

Présentation du produit.
 |
|
|
4
|

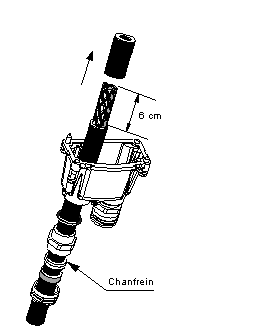

Démontez le presse-étoupe, passez le câble par le presse-étoupe (attention à la bague métallique qui doit avoir le chanfrein vers le haut). Dégainez le câble sur 6 cm.
|
 |
|
5
|
Rabattez la tresse de blindage sur la gaine du câble, au besoin la "détresser".
|
 |
|
6
|
Dénudez les conducteurs sur 0,5 cm, conservez 1,5 cm de feuillard.
Maintenez la tresse sur la gaine du câble à l'aide de ruban adhésif.
|
 |
|
7
|
Utilisez de préférence les accessoires de câblage (repère A) pour raccorder les conducteurs.
Il existe deux méthodes de connexion : par chaînage ou par dérivation.
Positionnez l'adresse au moyen des interrupteurs (repère B).
|
 |
|
8
|
Replacez la carte dans le boîtier, puis fermez ce dernier à l'aide des deux vis. Otez le ruban adhésif de maintien de la tresse et passez la bague métallique sous la tresse. Vérifiez que la tresse ne dépasse pas de l'embase du presse-étoupe (étanchéité) et positionnez le joint d'étanchéité sous la bague métallique.
|
 |
|
9
|
Serrez l'écrou du presse-étoupe au couple de serrage présenté à l’étape 3.
|
 |
|
10
|
Fixez le connecteur TBX BLP 10 sur le module et raccordez le fil vert/jaune à la vis étrier du TBX BLP 10.
|
|
|
11
|
Mettez sous tension.
Pendant la phase d'autotests du module de communication tous les voyants clignotent. A l'issue des autotests, le voyant RUN s'allume en fixe et en l'absence de connexion au bus Fipio le voyant rouge ERR clignote. Les voyants réservés à l'affichage des voies indiquent leur état et les défauts éventuels (court-circuit, circuit ouvert, ...).
La mise au point des entrées/sorties se fera lorsque le module sera raccordé au bus Fipio et que celui-ci sera opérationnel. La configuration du point de connexion sera alors envoyée automatiquement dans le module depuis la configuration automate.
|
|
|
12
|
Maintenance :
|
|
