Codage des adresses
(Traduction du document original anglais)
A propos de nous
Généralités
L'adresse est codée sur les micro-interrupteurs situés au-dessus du connecteur. Ces micro-interrupteurs, au nombre de huit, servent à raccorder le bus Fipio et permettent le codage binaire dans les limites indiquées ci-dessous :
Type de processeur
Nb. max. d'adresses TBX
Adresses TBX
IP20 monobloc
IP20 modulaire
IP65 monobloc
TSX P57 154
62
Etat 1 à 31
Etat 1 à 62
TSX P57 •54
TSX PCI 57 •54
127
Etat 1 à 31
1 à 62, 64 à 127
AVERTISSEMENT
COMPORTEMENT INATTENDU DU SYSTEME
Vérifiez les adresses des équipements afin de vous assurer des points suivants :
  • Le numéro de point de connexion de l'équipement sur le bus Fipio est unique.
  • Ce numéro correspond à celui déclaré dans la configuration.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
TBX monobloc IP20
Adressage d'un équipement TBX TOR monobloc IP20 (31 équipements maximum par architecture).
Le schéma suivant illustre le codage de l'équipement à l'adresse 15.
NOTE : les 3 micro-interrupteurs de poids fort (à gauche) étant inactifs, leur position est indifférente.
TBX monobloc IP65
Codage de l'adresse Fipio des TBX IP65.

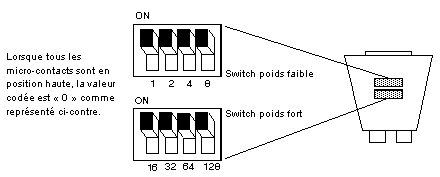

Pour mettre en route le TBX, il suffit de coder l'adresse de l'équipement à l'aide des interrupteurs à l'intérieur du TBX BLP 10 (numéros 1 à 99 inclus) selon le schéma suivant :
Le tableau suivant contient des exemples de différentes adresses possibles sur les rangées de micro-contacts.
Switch poids faible
Valeur
Switch poids fort
Valeur
1
16
2
32
3
48

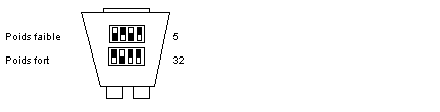

Exemple : pour obtenir l'adresse 37 (5 + 32), vous devez coder les microcontacts comme suit :
TBX modulaire
Adressage d'un équipement TBX modulaire (126 équipements maximum par architecture).
Le schéma suivant illustre le codage de l'équipement à l'adresse 62.
