Afin de simplifier le câblage des modules d'entrées/sorties distants IP20, les accessoires suivants sont proposés :
-
une barrette de masse mise à la terre par le bornier, qui permet la connexion de l'ensemble des blindages de protection des capteurs et/ou pré-actionneurs, à la terre locale.
Cet accessoire est commercialisé par lot de 5, sous la référence TBX GND 015.
Cette barrette mise en œuvre rapidement (fixée dans les bornes 2 et 40 du bornier) permet, tout en faisant corps avec le bornier, de créer un niveau supplémentaire de raccordement. La débrochabilité de l'ensemble reste assurée.
Par ailleurs, pour assurer une protection permanente sur les embases, une borne fixe latérale permet la liaison entre la terre locale et l'ensemble des pièces métalliques du produit.
-
Un peigne de liaison interbornes permet de raccorder entre elles plusieurs bornes mises au même potentiel.
Cet accessoire est commercialisé par lot de 5, sous la référence TBX RV 015.
Ces peignes sont conçus pour permettre la superposition de 2 peignes en face du même espace de raccordement. Ils sont perforés afin d'être coupés par l'utilisateur à la bonne longueur, ce qui permet le raccordement entre elles de 2 à 9 bornes.
L'isolement entre deux peignes superposés est de 2 000 V c.a.

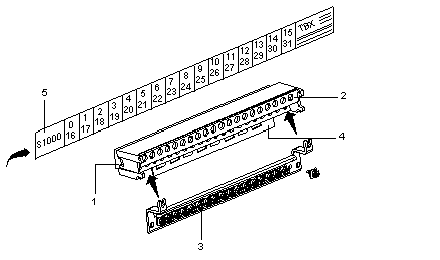

Le schéma ci-dessous présente les accessoires de câblage des modules TBX IP20.
Le tableau suivant décrit les différents éléments des accessoires de câblage des modules TBX IP20
|
Repère
|
Description
|
|
1
|
Bornier de câblage des capteurs, préactionneurs et alimentations.
|
|
2
|
Bornier à vis.
|
|
3
|
Barrette de masse TBX GND 015.
|
|
4
|
Peigne de liaison interbornes TBX RV 015 à découper selon les besoins.
|
|
5
|
Pour la gamme 1000, étiquette autocollante repérant le no des voies de 16 à 31, qui vient se coller sur l'étiquette déjà en place.
|
Simulateurs d'entrées et de sorties statiques
Afin de faciliter la mise au point et la maintenance des modules d'entrées/sorties distants, 2 simulateurs 8 voies sont proposés :
