Simulateurs de sorties statiques pour modules TBX TOR (IP20)

Généralités

Connecté sur 8 sorties statiques 0,5 A d'un module IP20, il permet de simuler sur celles-ci :

soit un court-circuit,
soit la présence d'une charge (pour les modules avec contrôle de filerie).

Des LED de couleur rouge indiquent l'état des sorties lors de la simulation de la présence de charges.

Raccordement

Le simulateur de sorties statiques se fixe directement sur le bornier à vis du module TBX (bornes O0 à O7, O8 à O15 ou I/O8 à I/O15). Le fil commun (de couleur blanche) doit être connecté à une borne -Cs, -Csn, n+1 ou -C (0 V).

Pour simuler toutes les sorties (O0 à O15) d'un module TBX, il est nécessaire d'utiliser deux simulateurs de sorties statiques :

un simulateur connecté en O0 à O7,
un deuxième simulateur connecté en O8 à O15.

NOTE : dans le cas des modules TBX mixtes, le simulateur de sorties statiques est utilisé avec un simulateur d'entrées.

Illustration

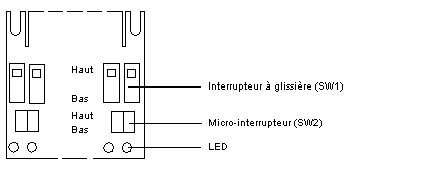

Le dessin suivant illustre les interrupteurs qui permettent l'utilisation du simulateur de sorties statiques.

Description : SW2 en position haute

SW2 en position haute : pas de simulation de présence de charge.

SW1 en position haut : la sortie est non chargée :
- la LED est éteinte,
- si le module possède la fonctionnalité contrôle de filerie en sortie, celle‐ci est signalée en défaut.
SW1 en position basse : la sortie est court-circuitée :
- si la sortie est à 1, la LED est éteinte et un défaut "court-circuit" est signalé,
- si la sortie est à "0", la LED est éteinte. Si le module possède la fonctionnalité contrôle de filerie en sortie, aucun défaut "contrôle de filerie" n'est signalé.

Description : SW2 en position basse

SW2 en position basse : simule la présence d'une charge.

SW1 en position haute : la sortie est chargée et non court-circuitée :
- si la sortie est à "0" et que le module possède la fonctionnalité contrôle de filerie en sortie, la LED est allumée, mais peu lumineuse. Aucun défaut "contrôle de filerie" n'est signalé.
- si la sortie est à "0" et que le module est sans contrôle de filerie en sortie, la LED est éteinte,
- si la sortie est à 1, le LED est allumée.
SW1 en position basse : la sortie est court-circuitée :
- si la sortie est à 1, la LED est éteinte et un défaut "court-circuit" est signalé,
- si la sortie est à "0", la LED est éteinte. Si le module possède la fonctionnalité contrôle de filerie en sortie, aucun défaut "contrôle de filerie" n'est signalé.
