Connecté sur 8 entrées d'un module IP20, il permet de simuler sur celles-ci :
-
soit la présence d'un capteur sans courant de fuite (par exemple un contact sec ou un DDP 3 fils),
-
soit la présence d'un capteur avec un courant de fuite (par exemple un DDP 2 fils).
Des LED de couleur verte indiquent l'état du capteur :
-
non passant (entrée en l'air),
-
sans courant de fuite,
-
fermé (entrée mise au 24 V c.c.),
-
avec courant de fuite.
Le simulateur d'entrées se fixe directement sur le bornier à vis du module TBX (
bornes I0 à I7, I8 à I15 ou I/O8 à I/O15). Le fil commun (de couleur blanche) doit être connecté à une
borne +Cs, +Csn, n+1 ou +C (24 V c.c.).
Pour simuler toutes les entrées (I0 à I15) d'un module TBX, il est nécessaire d'utiliser deux simulateurs d'entrées :
NOTE : dans le cas des modules TBX mixtes, le simulateur d'entrées sera utilisé avec un simulateur de sorties.

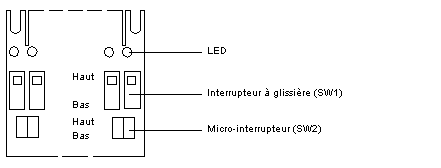

Le dessin suivant illustre les interrupteurs qui permettent l'utilisation du simulateur d'entrées.
Description : SW2 en position haute
SW2 en position haute : simule un capteur sans courant de fuite.
Description : SW2 en position basse
SW2 en position basse : simule un capteur avec courant de fuite (DDP 2 fils).
