Description des voyants de signalisation TOR TBX IP20
|
|
|
(Traduction du document original anglais)
|
|
Description des voyants de signalisation TOR TBX IP20
|
|
|
(Traduction du document original anglais)
|
|

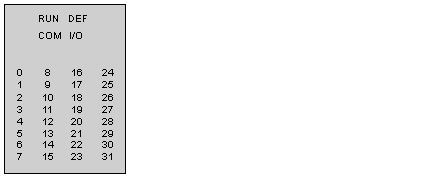

Voyants
|
Allumé en fixe
|
Clignotant
|
Eteint
|
|---|---|---|---|
|
RUN (vert)
|
Equipement opérationnel.
|
-
|
-
|
|
DEF (rouge)
|
Equipement en défaut.
|
Liaison Fipio en défaut.
|
-
|
|
COM (jaune)
|
-
|
Indique qu'une trame Fipio est envoyée ou reçue.
|
-
|
|
I/O (rouge)
|
Défaut du câblage ou des capteurs/pré-actionneurs (court‐circuit, circuit ouvert, absence de tension).
|
-
|
-
|
|
0 à 15 (rouge)
|
Voie à l'état actif.
|
Défaut de filerie sur les modules à contrôle de filerie : circuit ouvert (clignotement de type flash) ou court‐circuit (clignotement de type flash inversé).
|
Voie à l'état inactif.
|
