Modules TBX TOR monoblocs étanches (IP65)
(Traduction du document original anglais)
A propos de nous
Généralités
Les modules TBX TOR monoblocs étanches (IP65) comprennent soit 8 ou 16 entrées TOR 24 V c.c., soit 8 ou 16 sorties TOR statiques 0,5 A, protégées contre les surcharges et les courts-circuits.
L'affectation de l'adresse du point de connexion Fipio est codée par 8 micro‐interrupteurs, ce qui permet de raccorder jusqu'à 126 modules monoblocs (IP65) sur le bus (ces micro‐interrupteurs sont situés à l'intérieur du connecteur TSX BLP 10). Les adresses 0 et 63 sont réservées.
Une visualisation indique localement l'état du module et de ses entrées ou de ses sorties.
Présentation
Les modules TBX TOR étanches sont constitués d'un seul élément qui regroupe à la fois l'électronique de communication et les interfaces d'entrées ou de sorties, suivant le modèle.
Chaque voie est équipée d'un connecteur rapide femelle 5 points de type M12.
Le module équipé de sorties, dispose d'un connecteur d'alimentation qui permet d'alimenter les sorties et les charges.

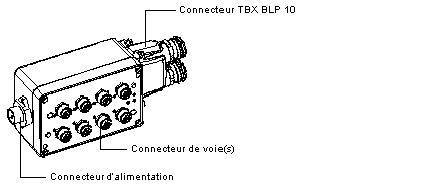

Le dessin suivant illustre un module TBX TOR étanche.
Le connecteur TBX BLP 10 permet le raccordement du module au bus Fipio.
Description physique

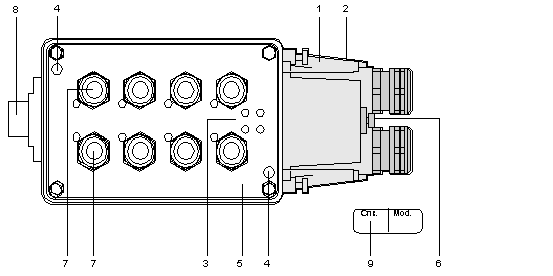

Le dessin suivant illustre les détails d'un module TBX TOR monobloc étanche.
Le tableau suivant décrit les différents éléments d'un module TBX TOR monobloc étanche.
Repère
Description
1
Connecteur mâle SUB-D 15 points pour la connexion au bus Fipio via le connecteur TBX BLP 10.
2
8 micro‐interrupteurs (dans le connecteur TBX BLP 10) pour le codage de l'adresse du point de connexion Fipio.
3
Bloc de visualisation.
4
Fixation du module.
5
Etiquette d'identification de la nature des voies du module.
6
Vis étrier pour la mise à la masse du produit.
7
Connecteurs des voies d'entrées ou de sorties.
8
Connecteur d'alimentation (modules de sorties uniquement).
9
Etiquette auto-collante client de repérage de l'adresse du point de connexion et du numéro de module (à coller sur le connecteur TBX BLP 10).
