Modules TBX TOR monoblocs (IP20)

Généralités

Les modules monoblocs (IP20) comprennent soit 16 entrées TOR 24 V c.c. soit 16 sorties TOR statiques 0,5 A protégées contre les surcharges et les courts-circuits, soit 16 sorties à relais. Ils ne sont pas extensibles.

L'affectation de l'adresse du point de connexion est codée par 8 micro‐interrupteurs (les 3 micro‐interrupteurs de poids fort sont inactifs), ce qui permet de raccorder jusqu'à 31 modules monoblocs sur le bus ; l'adresse 0 étant réservée à l'automate. Un bloc de visualisation indique localement l'état du module et de ses entrées ou de ses sorties.

Présentation

Les TBX monoblocs sont constitués de :

un élément qui regroupe à la fois l'électronique de communication et les interfaces d'entrées ou de sorties (1),
un bornier débrochable (2) qui permet de raccorder directement les capteurs ou les préactionneurs sur les 16 entrées ou sorties TOR du module. Les alimentations nécessaires sont également câblées sur le bornier.

Le dessin suivant illustre un module TBX TOR monobloc.

Le connecteur TBX BLP 01 permet le raccordement du module au bus Fipio.

Description physique

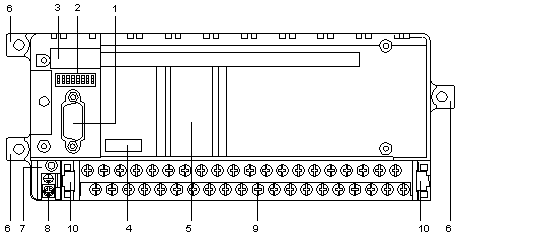

Le dessin suivant illustre les détails d'un module TBX TOR monobloc.

Le tableau suivant décrit les différents éléments d'un module TBX TOR monobloc.

Repère	Description
1	Connecteur mâle SUB-D 9 points pour la connexion au bus Fipio via le connecteur TBX BLP 01.
2	8 micro‐interrupteurs pour le codage de l'adresse du point de connexion Fipio.
3	Etiquette d'aide au codage de l'adresse du point de connexion Fipio.
4	Emplacement pour une étiquette client de repérage de l'adresse du point de connexion et du numéro de module.
5	Bloc de visualisation.
6	Oreilles de fixation du module.
7	Etiquette d'identification de la nature des voies du module.
8	Vis étrier pour la mise à la masse du produit.
9	Bornier à vis débrochable (avec étiquette bornier) pour le câblage des capteurs, des pré-actionneurs et des alimentations.
10	Extracteurs pour le démontage du bornier.
