Description des voyants de signalisation TOR TBX IP65
(Traduction du document original anglais)
A propos de nous
Généralités
Chaque module d'entrées/sorties distribuées TBX IP65 est équipé de LED de visualisation qui indiquent l'état du module et de ses voies.
Description

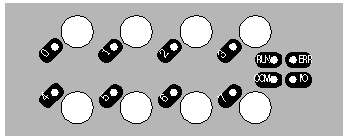

Le dessin suivant illustre les LEDs de visualisation des modules TBX IP65 8 voies. Le voyant d'état de chaque voie se trouve en regard du point de connexion correspondant à cette voie.

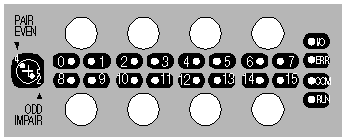

Le dessin suivant illustre les LEDs de visualisation des modules TBX IP65 16 voies.
Le tableau suivant décrit l’état des voyants :
Voyants
Allumé en fixe
Clignotant
Eteint
RUN (vert)
Equipement opérationnel.
-
-
ERR (rouge)
Equipement en défaut.
Liaison Fipio en défaut.
-
COM (jaune)
-
Indique qu’une trame Fipio est envoyée ou reçue.
-
I/O (rouge)
Défaut du câblage ou des capteurs/préactionneurs (court‐circuit, circuit ouvert, absence de tension).
-
-
0 à 15
Voie à l’état actif.
Défaut de filerie sur les modules à contrôle de filerie : circuit ouvert (clignotement de type flash) ou court‐circuit (clignotement de type flash inversé).
Voie à l’état inactif.
NOTE : les voyants de visualisation des modules IP65 16 voies sont de 2 couleurs différentes :
  • les voies paires sont associées aux voyants jaunes,
  • les voies impaires sont associées aux voyants verts.
