Cadencement des mesures sur les entrées

Introduction

Le temps de cycle pour le module TBX AMS 620 est fixé à 42,4 ms.

Les mesures sont ordonnées comme suit : voie 0, voie 1, voie 2, voie 3, voie 4, voie 5 puis acquisition des deux voies de tension de référence internes requises pour la calibration cyclique.

Ventilation de la durée de cycle

Valeurs du temps de scrutation :

Type de temps	Heure
Temps de scrutation pour une voie	5,3 ms,
Temps d'acquisition pour un cycle complet	42,4 ms.

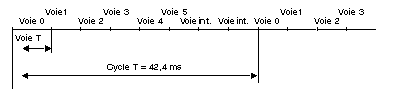

Illustration :

NOTE :

Le cycle est toujours identique, même lorsque certaines voies ne sont pas utilisées.
Le temps requis pour que le programme accède aux mesures dépend également des temps de transmission sur le bus Fipio et sur la période de tâche automate.
