Contrôle des dépassements sur les entrées

Introduction

Le module TBX AMS 620 donne le choix entre des gammes en tension et des gammes en courant.

Pour la gamme choisie, le module effectue un contrôle de dépassement : il vérifie que la mesure est comprise entre une borne inférieure et une borne supérieure.

Les zone de mesure

La zone de mesure est située dans la zone nominale.

Au delà de la zone nominale, le dépassement est toléré jusqu’aux bornes de dépassement.

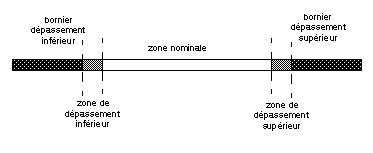

Illustration :

Indications de dépassement

Si les valeurs fournies par l’application sont en dehors des bornes, il y a saturation à la valeur de la borne dépassée.

Le module continue à fournir la grandeur convertie jusqu'à saturation du convertisseur ou du format d'affichage (+32767/-32768), bien que la validité de la mesure ne soit pas garantie.

L'utilisateur peut par l'intermédiaire du bit de dépassement éviter de prendre en compte ces mesures.

Bit de dépassement :

Nom du bit	Signification
%I\2.e\0.m.c.ERR	Si égal à 1 il indique un dépassement de gamme sur la voie.

Valeurs de dépassement des gammes électriques

Pour les gammes en tension, le module autorise un dépassement de 5% de la plage électrique positive couverte par la gamme.

Valeurs de dépassement en fonction du type d’entrée

Gamme	Borne inférieure	Borne supérieure
+/-10 V	-10,5 V	+10,5 V
0..5 V	0 V : ce dépassement n’est pas détecté	+5,25 V
0..20 mA	0 V : ce dépassement n’est pas détecté	+21 mA
4..20 mA	+3,2 mA	+20,8 mA
