Présentation du module TBX AMS 620
(Traduction du document original anglais)
A propos de nous
Généralités
La base TBX AMS 620 est un module de sorties analogiques comportant 6 voies haut niveau non isolées et 2 sorties isolées. Le module doit obligatoirement être associé à un communicateur TBX LEP 030.
Ce module prend en charge les plages suivantes sur chaque entrée :
Ce module prend en charge les plages suivantes sur chaque sortie :
Description

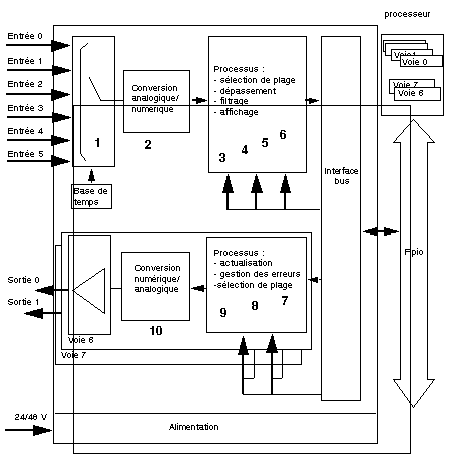

Description du module TBX AMS 620 associé au communicateur TBX LEP 030 :
Description
Le module TBX AMS 620 associé au communicateur TBX LEP 030 prend en charge les fonctions d'entrée suivantes :
Adresse
Fonction
1
  • acquisition des 6 voies utilisant le multiplexage,
2
  • conversion analogique/numérique 12 bits signe +,
3
  • Sélection de plage pour chaque entrée : tension, courant, thermocouple,
4
  • surveillance des dépassements sur les entrées,
5
  • Filtrage des mesures,
6
  • Format de mesure défini par l'utilisateur.
Le module TBX AMS 620 associé au communicateur TBX LEP 030 prend en charge les fonctions de sortie suivantes :
Adresse
Fonction
7
actualisation des valeurs numériques transmises par le processeur,
8
traitement des défauts de la boîte de dialogue de l'automate,
9
sélection de plage pour chaque sortie : tension, courant,
10
conversion numérique/analogique.
