Contrôle du simulateur pour une CPU Modicon Premium

Présentation

Cette boîte de dialogue s'affiche si le simulateur simule une CPU de la gamme Modicon Premium.

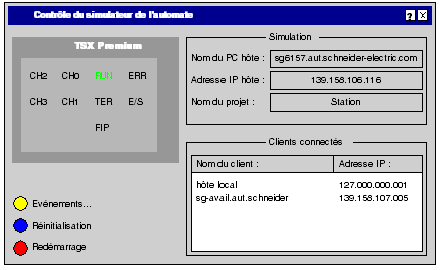

Présentation de la boîte de dialogue :

Panneau avant CPU

Le panneau avant de la CPU virtuelle indique l'état de la CPU sur un écran de plusieurs lignes via les voyants RUN et ERR :

Voyant RUN	Voyant ERR	Etat de la CPU simulée	Signification
éteint	clignotant	NOCONF (aucune configuration)	Aucun projet utilisateur n'est chargé ou le projet chargé n'est pas valide.
clignotant	éteint	IDLE	Le projet chargé sur la CPU n'est pas lancé ou n'a pas été réinitialisé avec le bouton de commande Réinitialiser.
clignotant	éteint	STOPPED	Aucun projet en cours d'exécution. Le projet chargé est passé par l'état RUN au moins une fois.
allumé	éteint	RUN	Un projet comportant au moins une tâche est en cours d'exécution.
éteint	Clignotant	HALT	Présence d'une erreur dans le projet. La CPU simulée doit être réinitialisée avec le bouton Réinitialiser.
éteint	activé	ERROR	Une erreur irrécupérable s'est produite dans le projet. Cela signifie que la communication n'est plus possible. La CPU simulée doit être réinitialisée avec le bouton Réinitialiser.

Lors d'un échange de données entre Control Expert et le simulateur, le voyant TER LED clignote.

Les voyants CH0, CH1, CH2, CH3, I/O et FIP ne sont pas pris en charge par le simulateur.

Evénements

Ce bouton de commande permet d'ouvrir et de fermer la boîte de dialogue des événements.

Le bouton de commande s'affiche si des événements d'E/S sont définis dans le projet actuellement chargé (si le projet utilise des tâches d'événement).

Réinitialisation

Ce bouton permet de réinitialiser la CPU simulée. Cela correspond à un démarrage à froid de la CPU, où la connexion entre Control Expert et le simulateur est interrompue, les variables du projet sont réinitialisées et le simulateur passe à l'état RUN (si le démarrage automatique est activé) ou STOP (si le démarrage automatique est désactivé).

Ce bouton de commande correspond au bouton de réinitialisation sur une CPU réelle.

Redémarrage

Ce bouton permet d'exécuter un redémarrage (mise hors tension/mise sous tension) de la CPU simulé. Cela correspond à un démarrage à chaud de la CPU (la connexion entre Control Expert et le simulateur est interrompue et toutes les variables du projet en cours sont conservées).

Un redémarrage correspond à une mise hors tension et remise sous tension (ou l'activation du bouton de réinitialisation) d'une alimentation réelle.

Simulation

Champs de la boîte de dialogue : Nom du PC hôte : Nom DNS du PC hôte du simulateur. Si le PC comporte plusieurs cartes réseau, seule la première s'affiche. Adresse IP hôte : Adresse TCP/IP du PC hôte du simulateur. Si le PC comporte plusieurs cartes réseau, seule la première s'affiche. Nom du projet : Nom du projet chargé dans le simulateur.

Clients connectés

La liste indique les clients connectés au PC (PC connectés via TCP/IP avec le PC hôte du simulateur). Le nom DNS et l'adresse TCP/IP sont indiqués pour chaque client.
