Présentation
Cette boîte de dialogue s'affiche si le simulateur simule une CPU de la gamme Modicon M340.

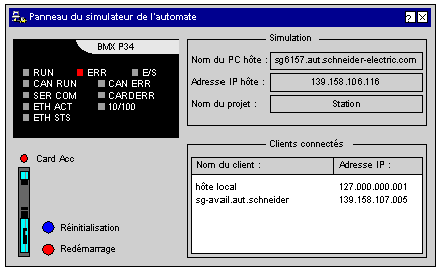

Présentation de la boîte de dialogue :
Panneau avant CPU
Le panneau avant de la CPU virtuelle indique l'état de la CPU sur un écran de plusieurs lignes via les voyants RUN et ERR :
VOYANT RUN
VOYANT ERR
Etat de la CPU simulée
Signification
éteint
clignotant
NOCONF (aucune configuration)
Aucun projet utilisateur n'est chargé ou le projet chargé n'est pas valide.
clignotant
éteint
IDLE
Le projet chargé sur la CPU n'est pas lancé ou n'a pas été réinitialisé avec le bouton de commande Réinitialiser.
clignotant
éteint
STOPPED
Aucun projet en cours d'exécution. Le projet chargé est passé par l'état RUN au moins une fois.
allumé
éteint
RUN
Un projet comportant au moins une tâche est en cours d'exécution.
éteint
Clignotant
HALT
Présence d'une erreur dans le projet. La CPU simulée doit être réinitialisée avec le bouton Réinitialiser.
éteint
activé
ERROR
Une erreur irrécupérable s'est produite dans le projet. Cela signifie que la communication n'est plus possible. La CPU simulée doit être réinitialisée avec le bouton Réinitialiser.
Lors d'un échange de données entre Control Expert (ou d'autres clients) et le simulateur, le voyant SER COM clignote.
Le voyant CARDERR s'allume si un problème survient lors de l'accès à la carte ou si la carte mémoire est retirée.
Les voyants I/O, CAN RUN, CAN ERR, ETH ACT, ETH STS et 10/100 ne sont pas pris en charge par le simulateur.
Card Acc
Le voyant Card Acc s'allume lorsque la carte est accessible.
Carte mémoire
Il est possible de simuler les fonctions suivantes d'une carte mémoire pour la CPU ModiconM340 :
Réinitialisation
Ce bouton permet de réinitialiser la CPU simulée. Cela correspond à un démarrage à froid de la CPU, où la connexion entre Control Expert et le simulateur est interrompue, les variables du projet sont réinitialisées et le simulateur passe à l'état RUN (si le démarrage automatique est activé) ou STOP (si le démarrage automatique est désactivé).
Redémarrage
Ce bouton permet d'exécuter un redémarrage (mise hors tension/mise sous tension) de la CPU simulé. Cela correspond à un démarrage à chaud de la CPU (la connexion entre Control Expert et le simulateur est interrompue et toutes les variables du projet en cours sont conservées).
Un redémarrage correspond à une mise hors tension et remise sous tension d'une alimentation réelle.
Simulation
Champs de la boîte de dialogue : Nom du PC hôte : Nom DNS du PC hôte du simulateur. Si le PC comporte plusieurs cartes réseau, seule la première s'affiche. Adresse IP hôte : Adresse TCP/IP du PC hôte du simulateur. Si le PC comporte plusieurs cartes réseau, seule la première s'affiche. Nom du projet : Nom du projet chargé dans le simulateur.
Clients connectés
La liste indique les clients connectés au PC (PC connectés via TCP/IP avec le PC hôte du simulateur). Le nom DNS et l'adresse TCP/IP sont indiqués pour chaque client.
