Introduction

La divergence en OU permet de programmer des branchements conditionnels au sein du flux de contrôle de la structure SFC.

Dans les divergences en OU, une étape est suivie d'autant de transitions sous la ligne horizontale qu’il y a de traitements différents.

Toutes les branches divergentes sont ensuite réunies en une branche unique à l'aide de convergences en OU ou de sauts dans laquelle le traitement se poursuit.

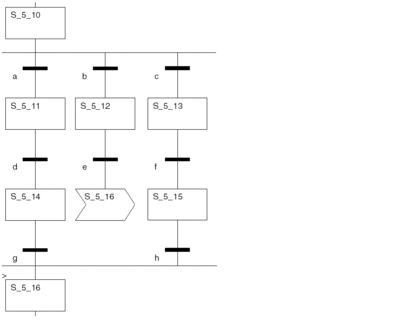

Exemple d'une séquence en OU

Exemple d'une séquence en OU

Caractéristiques d'une séquence en OU

Les caractéristiques d'une séquence en OU dépendent principalement de son mode de contrôle : jeton unique ou jetons multiples.
