Séquences en OU

Selon la norme IEC 61131-3, une seule commutation (1 parmi n choix) peut être effectuée pour les transitions. Le résultat des conditions de transition déterminera quelle branche sera exécutée en fonction des transitions qui suivent la divergence en OU. Les transitions de la divergence sont traitées de gauche à droite. Si une condition de transition est vraie, les transitions restantes ne sont plus exécutées. La branche qui contient la transition satisfaite devient active. Il en résulte une priorité de gauche à droite pour les divergences.

Si aucune des transitions n'est effectuée, l’étape validée à ce moment-là reste valide.

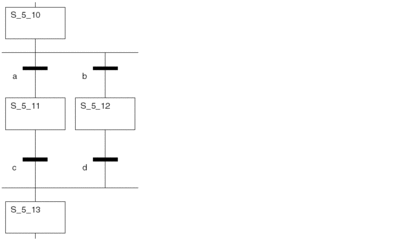

Séquences en OU :

Si…

Alors

Si S_5_10 est active et que la condition de transition a est vraie (indépendamment de b),

une séquence est exécutée de S_5_10 vers S_5_11.

Si S_5_10 est active et que la condition de transition b est vraie alors que a est fausse,

une séquence est exécutée de S_5_10 vers S_5_12.
