Introduction

L'éditeur FBD permet la programmation graphique de blocs fonction conformément à la norme IEC 61131-3.

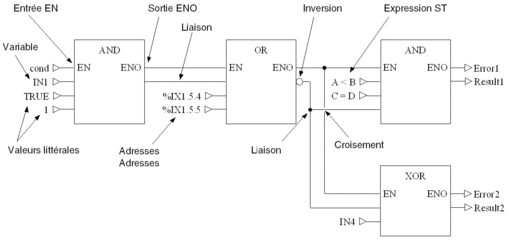

Représentation d'une section FBD

Représentation :

Objets

Les objets du langage FBD (diagramme de blocs fonctionnels) offrent des aides permettant de structurer une section en un certain nombre de :

• EF (fonctions élémentaires) et EFB (blocs fonction élémentaires),

• DFB (blocs fonction dérivés),

• Procédures et

• Commandes.

Ces objets, regroupés sous l'abréviation générique FFB, peuvent être liés les uns aux autres par :

• liens ou

• paramètres réels.

Les commentaires de la logique du programme peuvent être fournis en utilisant des objets texte (voir Objet texte).

Taille de la section

Une section FBD comprend une fenêtre incluant une seule page.

Cette page est placée sur une grille. Une unité de grille comprend 10 points de trame. Une unité de trame est l'espace le plus petit possible entre deux objets d'une section FBD.

Le langage FBD n'est pas basé sur des cellules. Les objets sont toutefois ajustés sur les points de trame.

Une section FBD peut être configurée en nombre de cellules (points de trame horizontaux et points de trame verticaux).

Conformité IEC

Pour la description de la conformité relative du langage de programmation FBD au standard de l'IEC, reportez-vous à la section Conformité CEI.
