Description

Les liaisons sont des liens verticaux et horizontaux entre les FFB.

Représentation

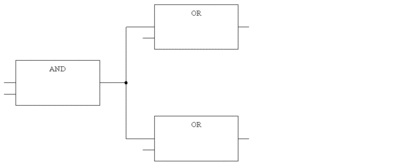

Les points de liaison sont marqués par un cercle rempli.

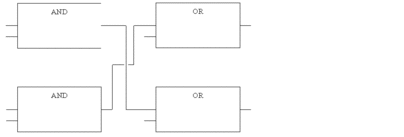

Le croisement est représenté par une liaison "interrompue".

Remarques sur la programmation

Gardez à l'esprit les remarques suivantes sur la programmation :

• Les liaisons peuvent être utilisées pour n'importe quel type de données.

• Les types de données respectifs des entrées/sorties à relier doivent correspondre les uns aux autres.

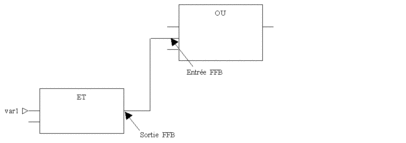

• Plusieurs liaisons peuvent être reliées à une sortie FFB. Une seule cependant peut être reliée à une entrée FFB.

• Les entrées et sorties peuvent être reliées ensemble. La liaison de plusieurs sorties n'est pas possible. Cela signifie qu'aucun lien OU via des liaisons n'est possible dans FBD. Il faut utiliser une fonction OR dans ce cas.

• Le chevauchement des liaisons avec d’autres objets est admis.

• Les boucles ne peuvent pas être configurées par le biais de liaisons, étant donné que, dans ce cas, l’ordre d’exécution dans la section ne peut pas être déterminé clairement. Les boucles doivent être créées à l'aide de paramètres réels (voir Planification des boucles).

• Afin d'éviter le croisement de liaisons, ces dernières peuvent également être représentées sous la forme de connecteurs.

  A cette occasion, la source et la cible de la liaison sont caractérisées par un nom unique au sein de la section.

  Selon le type d'objet source, le nom du connecteur est formé comme suit :

  • Pour les fonctions : "numéro de fonction/paramètre formel" de la source de la liaison.



  • Pour les blocs fonction : "nom d'instance/paramètre formel" de la source de la liaison.
