Présentation

Les procédures ci-après permettent de mettre à niveau le micrologiciel de l'adaptateur d'E/S distantes 140CRA31200 ou BMXCRA312•0 :

Etape

Description

1

Téléchargez et installez le logiciel Unity Loader.

2

Configurez et stockez les paramètres IP (facultatif).

3

Connectez votre PC de configuration à l'adaptateur d'E/S distantes.

4

Transférez la mise à niveau du micrologiciel vers l'adaptateur d'E/S distantes.

La version minimale requise de Unity Loader est la version V2.2. (V2.3 est requise pour le module adaptateur BMXCRA312•0 et les modules d'E/S dans une station d'E/S distantes Ethernet Modicon X80).

Téléchargement et installation de Unity Loader

Téléchargez le logiciel Unity Loader sur votre PC :

Étape

Action

1

Saisissez l'adresse Web de Schneider Electric (www.se.com) dans un navigateur Internet.

2

Dans le champ Rechercher dans, entrez Unity Loader et appuyez sur Entrée.

3

Examinez les résultats de recherche et sélectionnez l'entrée correspondant au logiciel Unity Loader.

NOTE : vous pouvez sélectionner la commande de menu Download > Softwares pour filtrer les résultats.

4

Suivez les instructions à l'écran pour télécharger le logiciel Unity Loader et toutes les instructions nécessaires à l'installation.

5

Exécutez le fichier de configuration de Unity Loader et suivez les instructions (fournies à l'écran et dans la documentation téléchargée) pour installer Unity Loader.

Configuration des adresses par défaut

Si vous le souhaitez, vous pouvez configurer et stocker les paramètres IP de l'adaptateur de communication de la station distante lorsque les conditions suivantes sont réunies :

  • Le commutateur rotatif est réglé sur Stored.

  • Vous n'avez pas configuré ni stocké de paramètres IP valides.

L'adaptateur utilise les configurations d'adresses par défaut suivantes :

Paramètre

Description

Adresse IP par défaut

L'adresse IP par défaut commence par 10.10 et utilise les 2 derniers octets de l'adresse MAC. Par exemple, un équipement avec l'adresse MAC 00:00:54:10:8A:05 est associé à l'adresse IP par défaut 10.10.138.5 (0x8A=138, 0x05=5).

Masque de sous-réseau par défaut

Le masque par défaut est 255.0.0.0 (masque de classe A).

Adresse de passerelle par défaut

L'adresse de la passerelle par défaut est identique à l'adresse IP par défaut.

L'adresse par défaut est fondée sur l'adresse MAC de l'adaptateur. Cela permet à plusieurs équipements Schneider Electric d'utiliser leurs configurations réseau par défaut sur le même réseau.

Pour utiliser un jeu spécifique de paramètres IP, stockez ces paramètres dans le module adaptateur. Réglez les commutateurs rotatifs sur la position Stored.

Vous pouvez envoyer un message explicite EtherNet/IP à l'objet interface TCP/IP du module pour stocker les paramètres IP configurés.

NOTE : L'adaptateur utilise les paramètres IP stockés uniquement après un redémarrage.

Connectez votre PC de configuration à l'adaptateur d'E/S distantes.

Connectez votre PC de configuration (celui qui exécute Unity Loader) directement au module adaptateur 140CRA31200 ou BMXCRA31210. Les ports suivants sont disponibles :

  • Port SERVICE

  • Port DRS configuré pour un nuage d'E/S distribuées

NOTE : L'adaptateur BMXCRA31200 n'a pas de port SERVICE.

Vérifiez que les communications sont établies entre le PC et l'adaptateur en émettant une commande Ping à partir du PC :

Étape

Action

Commentaire

1

Ouvrez une fenêtre de contrôle sur le PC.

Démarrer > Exécuter.

2

Dans la boîte de dialogue Exécuter, saisissez cmd.



3

Cliquez sur OK.



4

A l'invite de commande, saisissez la commande ping et l'adresse IP de l'équipement.

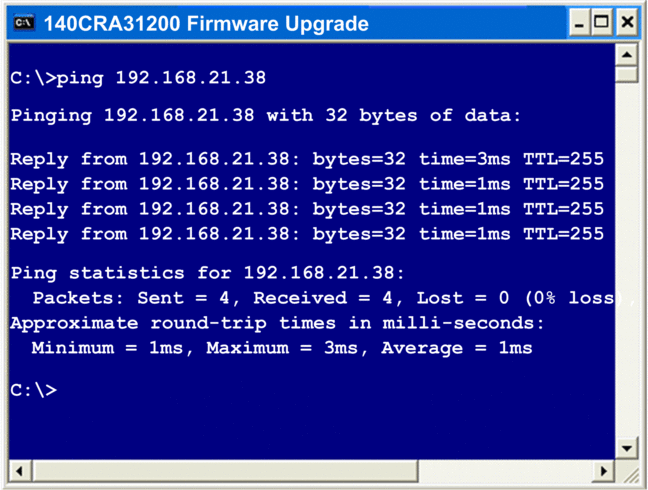

Exemple : C:\>ping 192.168.21.38 :

La fenêtre de commande vérifie qu'une connexion est établie :

Procédure de mise à niveau

N'interrompez pas le téléchargement du micrologiciel :

  • Ne laissez pas l'alimentation ou les communications s'interrompre pendant le processus de mise à niveau du micrologiciel.

  • Ne fermez pas le logiciel Unity Loader pendant la mise à niveau.

Si le processus de chargement du micrologiciel est interrompu, le nouveau micrologiciel n'est pas installé et l'adaptateur continue d'utiliser l'ancien. En cas d'interruption, relancez le processus.

Ouvrez Unity Loader sur votre PC et mettez à jour le micrologiciel du processeur :

Étape

Action

1

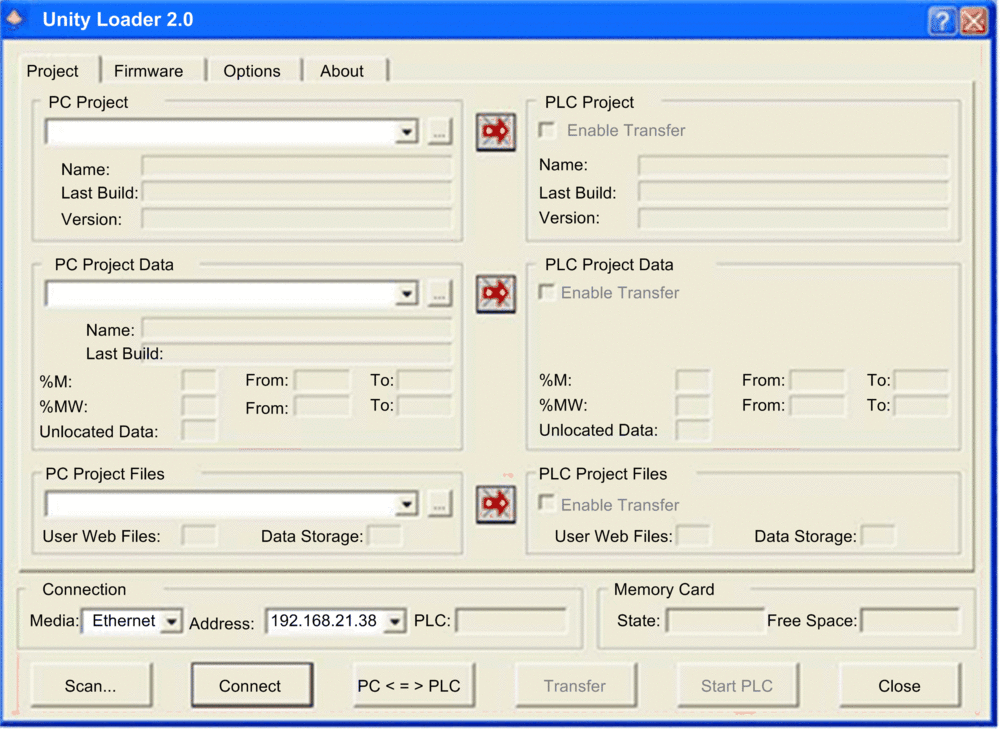

Ouvrez Unity Loader sur votre PC. (Démarrer > Programmes > Schneider Electric > Unity Loader ).

Unity Loader s'ouvre et affiche l'onglet Projet.

2

Dans la zone Connexion de l'onglet Projet, définissez une connexion au module :

  • Dans la liste Support , sélectionnez Ethernet .

  • Dans le champ Adresse , entrez l'adresse IP de l'adaptateur, qui peut-être :

    • l'adresse configurée : l'adaptateur communique déjà sur le réseau et l'adresse IP du module est configurée dans l'application.

    • l'adresse par défaut : le commutateur rotatif de l'adaptateur est positionné sur Stored et vous n'avez pas encore stocké de paramètres IP valides.

  • Cliquez sur Connecter .

3

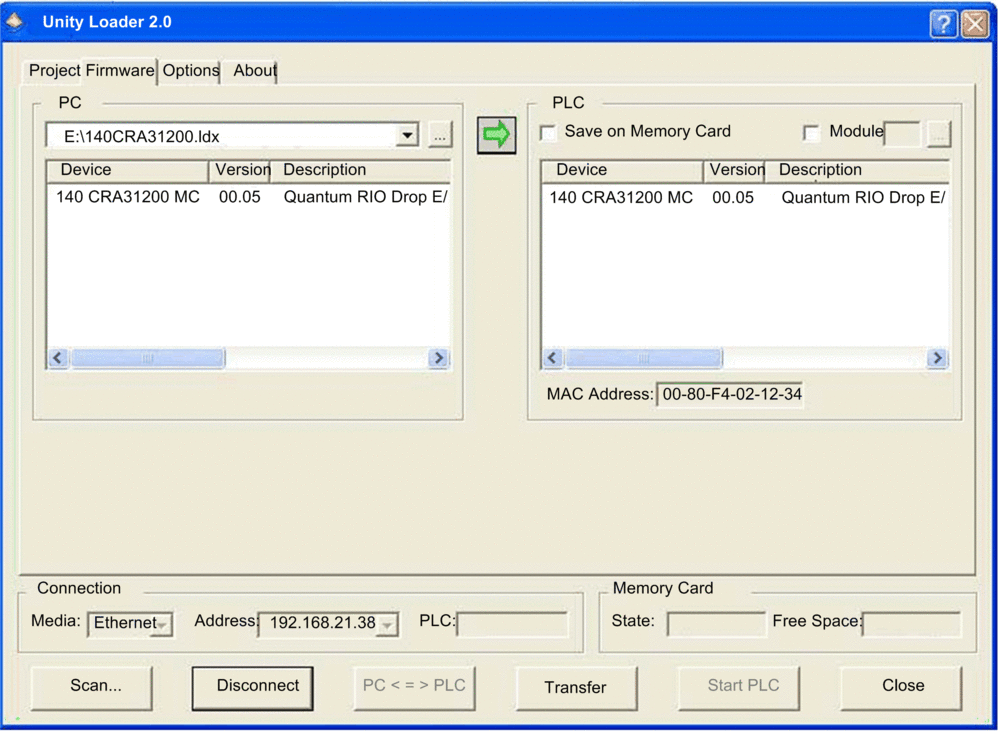

Une fois que Unity Loader a établi la connexion au module, cliquez sur l'onglet Firmware :

4

Dans la zone PC, cliquez sur les points de suspension (...) pour ouvrir une boîte de dialogue permettant de rechercher et de sélectionner le fichier de micrologiciel pour le module de connectivité réseau. Le micrologiciel est contenu dans un fichier Unity Loader (extension .ldx).

Une fois que vous avez sélectionné le fichier de micrologiciel et fermé la boîte de dialogue, la nouvelle version du micrologiciel apparaît dans la liste de gauche, et la version actuelle dans la liste de droite.

5

Lorsque la flèche au milieu de l'écran (ci-dessus) apparaît en vert, cliquez sur Transférer.

NOTE : Ne cliquez sur Transférer que si la flèche est verte. Lorsqu'elle est jaune, la flèche indique que le fichier du micrologiciel sur votre ordinateur est identique ou plus récent que le fichier à transférer. Lorsqu'elle est rouge, la flèche indique que le micrologiciel sur l'ordinateur n'est pas compatible avec l'adaptateur d'E/S distantes.

6

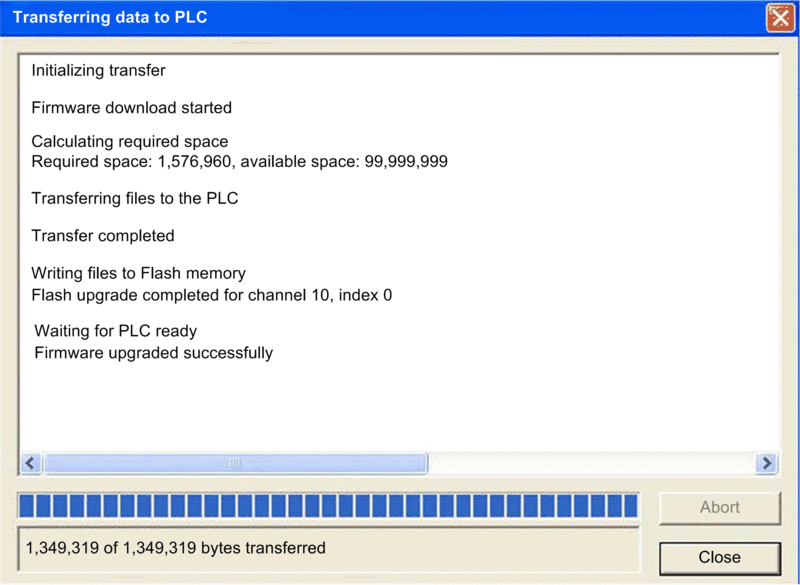

Cliquez sur Oui dans les deux boîtes de dialogue qui s'affichent. Une troisième boîte de dialogue (illustrée ci-dessous) s'affiche, indiquant l'état du transfert à l'aide de barres bleues en bas de l'écran. Lorsque le transfert est terminé, cliquez sur Fermer .

NOTE : si vous mettez à niveau le micrologiciel de plusieurs adaptateurs d'E/S distantes, d'autres boîtes de dialogue s'affichent. Cliquez sur Oui pour fermer chaque boîte de dialogue.

7

Dans le logiciel Unity Loader, cliquez sur Déconnecter et fermez la fenêtre.

8

Redémarrez le module pour finaliser la mise à jour du micrologiciel.

Le processus de mise à niveau demande environ 2 minutes :

  • mise à niveau du micrologiciel (1 minute)

  • redémarrage, réétablissement des connexions d'E/S (1 minute)

Lors de la mise à niveau du micrologiciel, il se peut que les communications d'E/S avec le module adaptateur soient interrompues. A l'expiration du Temps de rétention, les modules d'E/S reviennent à leur état de repli.
