Introduction

Utilisez l'onglet Control Expert Configuration pour configurer la taille et l'emplacement des données d'une station d'E/S distantes Ethernet comprenant un module adaptateur d'E/S distantes 140CRA31200 ou BMXCRA312•0.

NOTE : Ces instructions supposent que vous ayez déjà ajouté une station à votre projet Control Expert.

Accès à l'onglet Configuration

Accédez aux paramètres Configuration dans Control Expert :

Étape

Action

Commentaire

1

Développez (+) le Bus EIO dans le Navigateur de projet de Control Expert.

(Navigateur de projet > Bus EIO > Station EIO Quantum/Station EIO Modicon X80)

2

Double-cliquez sur la station EIO Quantum.

La fenêtre de la station EIO apparaît. Elle contient les onglets de paramètres de la station d'E/S distantes Ethernet.

3

Sélectionnez l'onglet Configuration.

L'onglet Configuration n'est disponible que pour la station EIO Quantum.

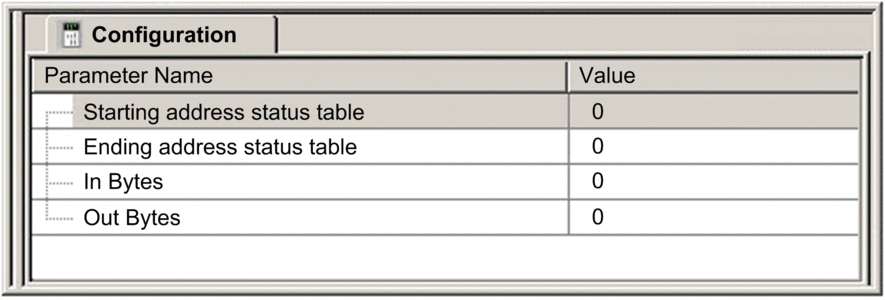

L'onglet Configuration affiche le Nom du paramètre et la Valeur correspondante :

Paramètres de configuration

Sur l'onglet Configuration de Control Expert, configurez les paramètres suivants pour la station d'E/S distantes Ethernet Quantum :

Nom du paramètre

Valeur

Table d'état des adresses de début

Premier registre de la table d'état (configuré)

Table d'état des adresses de fin

Adresse de début + nombre maximum d'adresses pour la taille de rack configurée

Octets en entrée

nombre total d'octets des modules d'entrée dans la station d'E/S distantes

Octets en sortie

nombre total d'octets des modules de sortie dans la station d'E/S distantes

NOTE : ces paramètres ne s'appliquent pas aux stations Modicon X80.
