Utilisez l'onglet Configuration de la fenêtre Propriétés du module de tête de contrôle 140NOC78100 pour configurer :
La procédure ci-dessous présente un exemple de configuration de la taille et de l'emplacement des entrées et des sorties. La configuration de votre projet peut être différente.
Définition des adresses mémoire d'entrée et de sortie et du nom du module
La fenêtre Propriétés s'affiche lorsque vous double-cliquez sur l'image du module 140NOC78100 dans la fenêtre Bus local ou le navigateur de projet.
Lorsque vous sélectionnez la page Configuration, le nom du réseau (ou Alias) s'affiche. C'est le nom qui a été attribué à la voie réseau lorsque vous avez ajouté le module 140NOC78100 au projet.

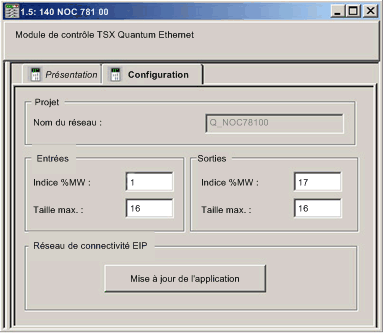

Dans la page Configuration, modifiez les entrées et les sorties du module de communication, comme suit :
Pour entrer les paramètres ci-dessus, procédez comme suit :
|
Etape
|
Action
|
|
1
|
Dans la fenêtre Propriétés du module, sélectionnez l'onglet Configuration.
|
|
2
|
Entrez la taille et la position de départ des entrées et des sorties, comme suit :
|
|
Dans la zone Entrées :
-
Dans le champ Indice %MW, entrez l'adresse de départ des entrées. Dans cet exemple : 1.
-
Dans le champ Taille max., entrez le nombre maximal de mots de 16 bits dédiés aux entrées. Dans cet exemple : 16.
|
|
Dans la zone Sorties :
-
Dans le champ Indice %MW, entrez l'adresse de départ des sorties. Dans cet exemple : 17.
-
Dans le champ Taille max., entrez le nombre maximal de mots de 16 bits dédiés aux sorties. Dans cet exemple : 16.
|
|
Remarques :
-
Les entrées et les sorties peuvent se trouver à n'importe quelle adresse disponible, mais pas nécessairement dans des zones adjacentes. Vérifiez que les espaces alloués aux entrées et aux sorties ne se chevauchent pas.
-
Control Expert réserve automatiquement de l'espace pour les deux tableaux de 32 octets, comme suit :
-
pour les bits de validité de connexion situés au début de l'espace configuré pour les entrées,
-
pour les bits de contrôle de connexion situés au début de l'espace configuré pour les sorties.
-
La plage %MW définie pour les entrées et les sorties est disponible dans l'UC (CPU). Pour plus d'informations, consultez la section Ecran de configuration du processeur dans l'aide de Control Expert.
|
|
3
|
Dans Control Expert, sélectionnez Edition → Valider (ou cliquez sur le bouton Valider dans la barre d'outils) pour enregistrer les paramètres relatifs à l'adresse et la taille des entrées et des sorties.
NOTE : Une fois que vous avez validé les paramètres du module, vous ne pouvez plus modifier le nom du module. Si vous décidez par la suite de modifier le nom du module, supprimez le module existant de la configuration, puis ajoutez un module de remplacement et renommez-le.
|
Finalisation de la configuration du réseau Ethernet
Après avoir configuré les paramètres des entrées et des sorties, l'étape suivante consiste à configurer les paramètres du module 140NOC78100, en commençant par les
Propriétés de voie, puis à configurer les équipements réseau Ethernet distants.
NOTE : dès que vous avez entré les paramètres de configuration du module 140NOC78100 et des équipements distants, revenez à l'onglet
Configuration de la fenêtre
Propriétés du module 140NOC78100 et cliquez sur le bouton
Mise à jour de l'application. Cela
crée des variables de type de données dérivé (DDT) qui affichent les informations et les commandes suivantes de votre projet Control Expert :
-
bits de validité de connexion, affichant l'état de chaque connexion ;
-
bits de contrôle de connexion, utilisables pour activer/désactiver les différentes connexions ;
-
valeur des items d'entrée et de sortie ;
-
paramètres de configuration des modules et des équipements ;
-
espace mémoire libre, réservé, mais pas encore alloué.
