Création d'un projet dans Control Expert

Introduction

Vous avez peut-être déjà créé un projet dans Control Expert et installé un module d'alimentation et un module de tête d'E/S distantes 140CRP31200. Si tel est le cas, passez à l'étape Ajout d'un module de tête de contrôle140NOC78100.... Sinon, les sections ci-dessous expliquent comment créer un projet Control Expert et ajouter les composants suivants :

une CPU,
une alimentation,
un module de tête de contrôle 140NOC78100.

NOTE : Pour ajouter l'alimentation et un module 140CRP31200 au rack local dans Control Expert, consultez le document Quantum EIO – Modules d'E/S distantes – Guide d'installation et de configuration .

Création et enregistrement d'un projet Control Expert

Pour créer un projet, procédez comme suit :

Etape	Action
1	Ouvrez Control Expert.
2	Dans le menu principal de Control Expert, sélectionnez Fichier → Nouveau. La fenêtre Nouveau projet qui s'affiche contient la liste des types de contrôleur Schneider Electric..

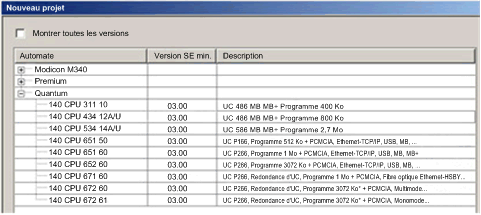

3	Dans la fenêtre Nouveau projet, développez le nœud Quantum et sélectionnez une UC (CPU). Dans cet exemple, sélectionnez le contrôleur 140 CPU 651 60 :

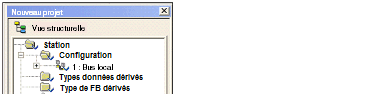

4	Cliquez sur OK. Control Expert affiche le navigateur de projet ci-dessous.
5	Pour enregistrer le projet, sélectionnez Fichier → Enregistrer. La boîte de dialogue Enregistrer sous s'affiche.
6	Dans la boîte de dialogue Enregistrer sous, entrez un nom de fichier (ce sera le nom de votre projet Control Expert), puis cliquez sur Enregistrer. Control Expert enregistre votre projet dans l'emplacement indiqué. NOTE : Vous pouvez modifier l'emplacement par défaut dans lequel Control Expert enregistre les fichiers du projet. Avant d'enregistrer le projet : 1 Sélectionnez Outils → Options. La fenêtre Gestion des options s'affiche. 2 Dans le volet gauche, accédez à Options → Général → Chemins. 3 Dans le volet droit, saisissez un nouvel emplacement dans Chemin d'accès au projet. Vous pouvez également modifier : Chemin du fichier d'import/export Chemin XVM Chemin des modèles de paramètres de projet 4 Cliquez sur OK pour fermer la fenêtre et enregistrer les modifications de chemin.

Ajout d'une alimentation au nouveau projet Control Expert

L'étape suivante consiste à ajouter une alimentation à votre projet Control Expert :

Etape	Action
7	Dans le navigateur de projet, double-cliquez sur Bus local. Control Expert affiche : la fenêtre Bus local avec l'UC (CPU) sélectionnée en deuxième position, et le catalogue matériel qui affiche l'onglet Bus local ci-dessous :
8	Dans le catalogue matériel, sous le nœud Alimentation, à l'aide de la souris, faites glisser une alimentation 140 CPS 111 00 vers une position du rack (emplacement 1 dans cet exemple).
9	Dans le menu Fichier, sélectionnez Enregistrer pour enregistrer les modifications. NOTE : Schneider Electric recommande d'enregistrer régulièrement les modifications.

Ajout d'un module de tête de contrôle 140NOC78100 au nouveau projet Control Expert

Ensuite, ajoutez un module de tête de contrôle 140NOC78100 à votre projet :

Etape	Action
10	Revenez au catalogue matériel, sous le nœud Communication, et à l'aide de la souris, faites glisser un module de tête de contrôle 140NOC78100 vers un emplacement libre du rack (emplacement 5 dans cet exemple). Lorsque vous déposez le module dans le rack, Control Expert affiche la fenêtre Propriétés du module de communication.

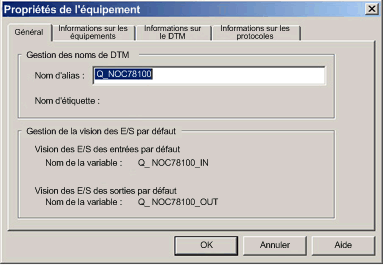

11	Dans l'onglet Général de la fenêtre des propriétés du module, Control Expert attribue un nom d'alias à l'équipement (Q_NOC78100 dans l'exemple). Vous pouvez modifier cet alias par défaut en saisissant le nom de votre choix. Lorsque vous modifiez le nom d'alias, Control Expert modifie le type d'entrée et de sortie de base et les noms de variable afin qu'ils correspondent au nom d'alias modifié. NOTE : Schneider Electric recommande d'affecter un nom d'alias unique à chaque module de communication. Cela permet de distinguer des modules du même type. Aucune autre opération de configuration n'est nécessaire (ou possible) dans les onglets de cette fenêtre. Toutes les autres pages sont en lecture seule.
12	Dans le menu Fichier, sélectionnez Enregistrer pour enregistrer les modifications.

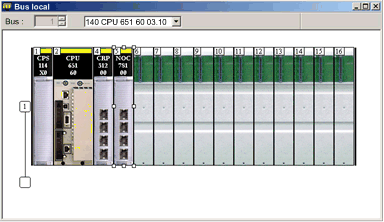

13	Cliquez sur OK pour fermer la fenêtre Propriétés. La fenêtre Bus local affiche maintenant les modules que vous avez ajoutés :
14	L'étape suivante consiste à configurer l'espace mémoire localisé dans l'UC (CPU) pour les entrées et les sorties du module 140NOC78100.

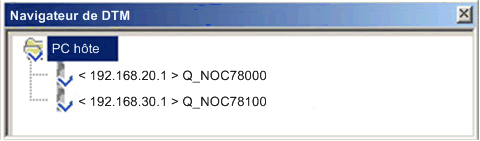

15	Ouvrez le Navigateur de DTM dans Control Expert pour configurer les paramètres du DTM du module 140NOC78100 en cliquant sur Outils → Navigateur de DTM.
