Echelle de sortie

Signification

Cette fonction est utilisée pour dessiner la sortie à l’échelle de la commande calculée.

La fonction d’échelle est facultative. Elle est utilisée pour sélectionner l’échelle en fonction des sorties spécifiques.

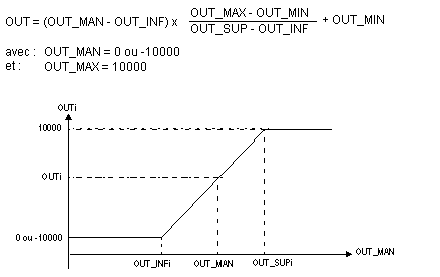

Si cette fonction est utilisée, elle introduit un facteur d’échelle. Elle effectue le calcul suivant.

Paramètres de fonction

Paramètres d'entrée :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur de commande	OUT_MAN	REAL	-3.4E38 / 3.4E38	/	R
Valeur de commande (*)	OUTi	REAL	-3.4E38 / 3.4E38	/	R

(*) Cas de Chaud/Froid ou de Split Range

Paramètres internes :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Echelle inférieure	OUT_INFi	REAL	-3.4E38 / 3.4E38	0.0	R/W
Echelle supérieure	OUT_SUPi	REAL	-3.4E38 / 3.4E38	100.0	R/W

NOTE : Dans l’éditeur de configuration, les symboles OUT_INF et OUT_SUP sont appelés Limite inférieure (%) et Limite supérieure (%).

Paramètre de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur de commande	OUT_MAN	REAL	-3.4E38 / 3.4E38	/	R

Surveillance de l'opération

La surveillance des paramètres de cette fonction est intégrée dans la gestion des erreurs de la branche de sortie.
