Limiteur de sortie

Signification

Cette fonction fait exclusivement partie de la fonction de sortie d’échelle.

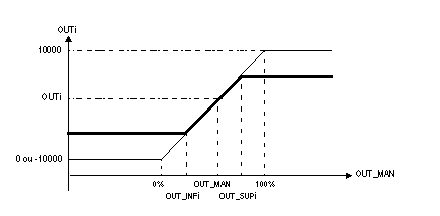

Lorsque cette fonction est sélectionnée, elle permet le mise à l’échelle de la sortie entre les limites de la plage définie par les paramètres OUT_INFi et OUT_SUPi. Dans ce cas, l’échelle de sortie est comprise entre 0 % et 100 %.

Si cette fonction n’est pas activée, la valeur de la sortie est limitée à l’échelle de sortie définie par OUT_INFi et OUT_SUPi.

Le limiteur est sélectionné par défaut avec les valeurs pour la limite inférieure de 0 % et pour la limite supérieure de 100 %.

Paramètres de fonction

Paramètres d'entrée :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur de commande	OUT_MAN	REAL	-3.4E38 / 3.4E38	/	R
Valeur de commande (*)	OUTi	REAL	-3.4E38 / 3.4E38	/	R

(*) Cas de Chaud/Froid ou de Split Range

Paramètres internes :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Echelle inférieure	OUT_INFi	REAL	-3.4E38 / 3.4E38	0.0	R/W
Echelle supérieure	OUT_SUPi	REAL	-3.4E38 / 3.4E38	100.0	R/W

NOTE : Dans l’éditeur de configuration, les symboles OUT_INF et OUT_SUP sont appelés Limite inférieure (%) et Limite supérieure (%), avec :

-5 % < OUT_INFi < 105 % et -5 % < OUT_SUPi < 105 %.

Paramètre de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur de commande	OUT_MAN	REAL	-3.4E38 / 3.4E38	/	R

Surveillance de l'opération

La surveillance des paramètres de cette fonction est intégrée dans la gestion des erreurs de la branche de sortie.
