Régulateur ON OFF 3 états

Signification

Le régulateur ON OFF 3 états effectue de simples régulations pour lesquelles le contrôle de la position TOR 3 est appropriée.

Le contrôle des deux actionneurs est effectué en fonction de la position de la mesure/l’écart de consigne par rapport aux deux seuils (supérieur et inférieur).

La gestion du seuil intègre une hystérésis configurable. Il est possible, par exemple, d’utiliser un régulateur pour régler un processus chaud/froid sur TOR.

Pour des régulations plus complexes, nous recommandons l’utilisation d’un régulateur PID.

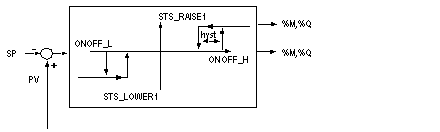

Synoptique fonctionnel :

Paramètre

Paramètres d'entrée :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Mesure	PV	REAL	-3.4E38 / 3.4E38	/	R
Valeur de consigne	SP	REAL	-3.4E38 / 3.4E38	/	R

Paramètres internes :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Seuil inférieur	ONOFF_L	REAL	-3.4E38 / 3.4E38	-5.0	R/W
Seuil supérieur	ONOFF_H	REAL	-3.4E38 / 3.4E38	5.0	R/W
Hystérésis	HYST	REAL	ONOFF_L / ONOFF_H	0.0	R/W

Paramètres de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Ecart de mesure /consigne	DEV	REAL	-3.4E38 / 3.4E38	/	R
Etat de commande	STS_RAISE1	EBOOL	/	/	R
Etat de commande OUT2	STS_LOWER1	EBOOL	/	/	R
Auto_Man	STS_M_A	EBOOL	/	/	R
Valeur de commande	OUT1	EBOOL	/	/	R
Valeur de commande	OUT2	EBOOL	/	/	R

Modes de fonctionnement

Le régulateur ON/OFF 3 états présente deux modes de fonctionnement :

Mode automatique : Les sorties STS_LOWER1 et STS_RAISE1 sont calculées par le régulateur.
Mode manuel : le régulateur ne définit pas les sorties. Vous pouvez modifier directement la valeur de la variable connectée aux sorties STS_LOWER1 et STS_RAISE1.

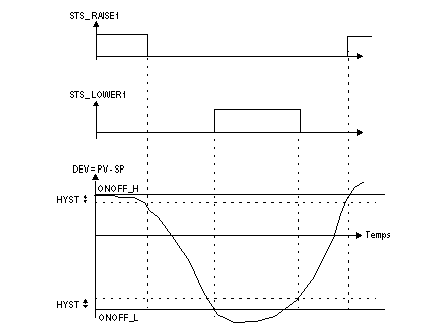

Modes de fonctionnement et commandes connexes :

Surveillance de l'opération

Le système indique une erreur de traitement dans les cas suivants :

Un élément de données d’entrée non entier est détecté sur l’un des paramètres.
Un problème survient dans un calcul en mode à virgule flottante.
Seuil inférieur > 0.
Seuil supérieur < 0.

Dans chaque cas, l’erreur est considérée comme critique. La sortie de la boucle de régulation est gelée. Les erreurs sont reflétées dans les mots d'état.
