Régulateur ON OFF 2 états

Signification

Le régulateur ON OFF 2 états effectue de simples régulations pour lesquelles le contrôle de la position TOR 2 est appropriée.

Le contrôle de l'actionneur est effectué en fonction de la position de la mesure/l’écart de consigne par rapport aux deux seuils (supérieur et inférieur).

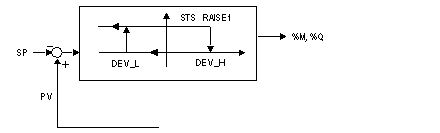

Synoptique fonctionnel :

Paramètre

Paramètres d'entrée :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Mesure	PV	REAL	-3.4E38 / 3.4E38	/	R
Valeur de la consigne	SP	REAL	-3.4E38 / 3.4E38	/	R

Paramètres internes :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Seuil inférieur	ONOFF_L	REAL	-3.4E38 / 3.4E38	-5.0	R/W
Seuil supérieur	ONOFF_H	REAL	-3.4E38 / 3.4E38	5.0	R/W

Paramètres de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Etat de la commande	STS_RAISE1	EBOOL	/	/	R
Etat Auto_Manu	STS_M_A	EBOOL	/	/	R
Commande	/	EBOOL	/	/	R
Ecart de mesure /consigne	DEV	REAL	-3.4E38 / 3.4E38	/	R

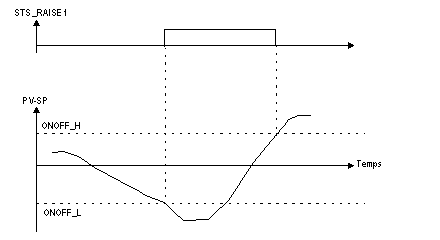

Ecart de mesure /consigne

Dès que la mesure/l'écart de consigne temps (DEV = PV – SP) devient plus petite que le seuil inférieur ONOFF_L, la sortie logique passe à 1. Si l'écart recommence à augmenter, il doit dépasser le seuil ONOFF_H pour que la sortie passe à 0.

Modes de fonctionnement

Le régulateur ON/OFF 2 états présente deux modes de fonctionnement :

Mode automatique : la sortie est calculée par le régulateur.
Mode manuel : le régulateur ne définit pas la sortie. Vous pouvez modifier directement la valeur de la variable connectée à la sortie.

En cas de démarrage à froid, la sortie mode manuel est définie sur 0.

Surveillance de l'opération

Le système indique une erreur de traitement dans les cas suivants :

Un élément de données d'entrée non entier est détecté sur l'un des paramètres.
Un problème apparaît dans le calcul de virgule flottante.
Seuil inférieur > 0.
Seuil supérieur < 0.

Dans tous les cas, l'erreur est considérée comme critique. La sortie de la boucle de régulation est gelée. Les erreurs sont reflétées dans les mots d'état.
