La fonction PID effectue un algorithme PID ayant une structure mixte (série/parallèle) ou parallèle. Il dispose des fonctions suivantes :
-
Calcul des actions proportionnelles, intégrales et dérivées sous la forme incrémentale ou absolue.
-
Anti-saturation de l'action intégrale.
-
Action directe ou inverse.
-
Dérivée de la mesure ou de l'écart.
-
Paramétrage du gain transitoire de la dérivée.
-
Bande intégrale
-
Action d'anticipation vitesse pour la compensation des perturbations.
-
Bande morte sur l'écart.
-
Limite haute et basse du signal de sortie.
-
Limite de gradient du signal de sortie.
-
Déplacement de la sortie, également appelée manuel intégré.
-
Sélection du mode de fonctionnement Automatique / Manuel.
-
Mode suvi.
-
Autoréglage des coefficients de principe.
La fonction de transfert PID dépend de la structure utilisée (structure mixte ou parallèle) :
Structure mixte
Structure parallèle

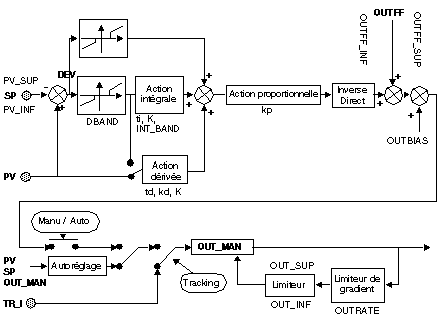

Synoptique fonctionnel pour le PID mixte
Ce schéma illustre le principe de traitement du PID à structure mixte. Il ne représente pas l'implémentation de l'algorithme de format incrémental.

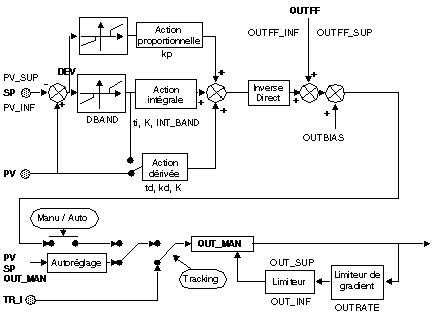

Synoptique fonctionnel pour le PID parallèle
Ce schéma illustre le principe de traitement du PID à structure mixte. Il ne représente pas l'implémentation de l'algorithme de format incrémental.
