Palier garanti d'un programmateur de consigne

Présentation

La réaction d'un procédé à un changement de point de consigne est plus ou moins rapide. Elle ne suit pas forcément la variation de la consigne calculée par le programmateur. Il est toutefois possible de suivre l'évolution d'une mesure et de garantir la durée d'un palier au point de consigne choisi : le décompte de la durée du palier démarre lorsque l'écart entre le point de consigne et la mesure est inférieur à un seuil THLD défini.

Cette garantie peut être obtenue par :

dépassement écart haut,
dépassement écart bas,
dépassement écart consigne haut et bas.

Dans ces cas, le décompte de la durée du palier est gelé pendant chaque dépassement.

Illustration

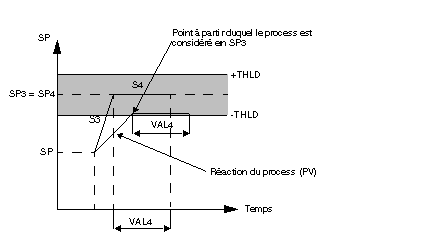

Cette figure illustre le fonctionnement du palier garanti.

Marche à suivre pour configurer un palier garanti

Pour configurer un palier garanti, suivre les étapes suivantes.

Etape	Action
1	Sélectionnez un régulateur.
2	Choisissez la fonction Programmateur de consigne.
3	Sélectionnez l'utilisation de la fonction en cochant la case Palier garanti.
4	Renseignez la valeur du seuil THLD et le type de dépassement désiré : écart haut, PV > palier + THLD écart bas, PV < palier - THLD écart haut, PV > palier + THLD ou PV < palier - THLD écart à l'entrée, écart en début de palier seulement.
5	Cochez dans la colonne PG le palier sur lequel cette fonction est réalisée.
6	Saisissez l’adresse de la mesure à surveiller dans le champ de saisie PV. Remarque : Dans le cas où l’adresse de la mesure n’est pas saisie, la fonction Palier garanti n'est pas utilisée, même si celle-ci est configurée. En exécution, il est possible d'inhiber cette fonction par commande.
