Le programmateur de consigne possèdent 8 sorties de bits logiques STOR0 à STOR7 (%MWxy.i.3:X0 à X7), pouvant être associées aux segments afin de générer des actions TOR.
Ces sorties portent les noms S0 à S7 sur l'écran Configuration de Control Expert.
Exemple d'écran de configuration
L'illustration suivante représente une configuration de sorties logiques associées aux segments d'un programmateur de consigne.

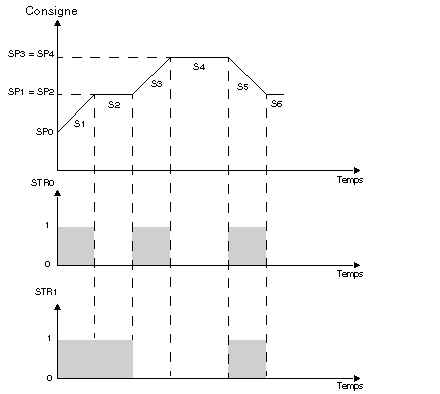

Schéma de temporisation de l'exécution
Ce schéma de temporisation décrit l'emplacement des sorties liées au segment actuel.
