Exemples de processus de fonctionnement de la fonction Servo
|
|
(Traduction du document original anglais)
|

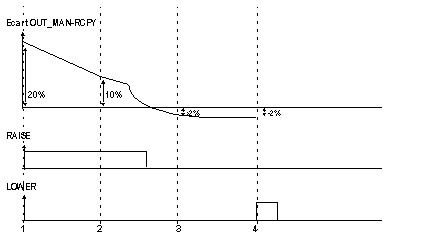

Etape
|
Principe de fonctionnement
|
---|---|
1
|
L'écart entre OUT_MAN et RCPY est de 20 %. Une impulsion de 5 s (25 s x 20 %) est générée sur la sortie RAISE.
|
2
|
L'écart est de 10 % Une impulsion de 2,5 s (25 s x 10 %) est générée sur la sortie Raise sans compter la seconde qui reste de l'impulsion précédente.
|
3
|
L'écart est de –2 %, ce qui pourrait correspondre à une impulsion de 0,5 s (25 s x 2 %) sur la sortie LOWER. Etant donné que T_MINI est égal à 1 s, aucune impulsion n'est générée (par contre, la durée de 0,5 s est enregistrée).
|
4
|
L'écart est toujours de -2 % L'impulsion correspondante (0,5 s) est ajoutée à l'impulsion précédemment enregistrée (0,5 s) ce qui donne 1 s. Etant donné que la durée est au moins égale à T_MINI, l'impulsion est donc appliquée à la sortie LOWER.
|

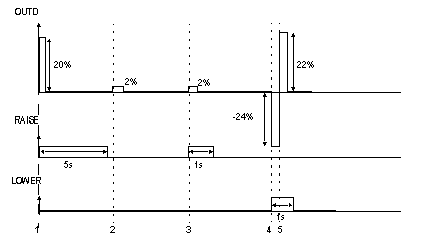

Etape
|
Principe de fonctionnement
|
---|---|
1
|
L'écart de la sortie PID est de +20 %. Une impulsion de 5 s (25 s x 20 %) est générée sur la sortie RAISE.
|
2
|
L'écart PID est de +2 %, ce qui pourrait correspondre à une impulsion de 0,5 s. Comme cet écart est inférieur à T_MINI (=1 s.), il n'affecte pas les sorties.
|
3
|
Ce second écart de la sortie PID est de +2 %. Pour le calcul, la fonction ajoute cet écart à l'écart précédent (qui était inférieur à la valeur minimale), correspondant à un écart global de +4 %. Une impulsion de 1 s (25 s x 4 %) est générée sur la sortie RAISE.
|
4
|
L'écart de la sortie PID est de -24 %. Une impulsion de 6 s (25 s x 24 %) est générée sur la sortie LOWER.
|
5
|
Avant écoulement de la seconde suivante, un écart supplémentaire de +22 % sur la sortie PID restaure le système à un écart global de –2 %. Comme cet écart correspond à une impulsion de 0,5 s (inférieur à T_MINI), la fonction se termine en exécutant une impulsion de 1 s.
|
