Introduction

Les chaînes en OU et les divergences ne peuvent être placées que dans des cellules libres. Le nombre de cellules libres requises dépend de la taille de la chaîne à insérer.

Si la série de cellules dans laquelle vous souhaitez placer une chaîne en ET ou une chaîne en OU comprend déjà une cellule occupée par un objet, vous recevez un message d'erreur.

Lorsque vous placez une chaîne en ET ou une chaîne en OU, celle-ci se lie automatiquement aux objets voisins supérieur et inférieur si aucune cellule libre ne se trouve entre eux. Voir aussi la section Règles de liaison dans le manuel de référence.

Insertion d'une chaîne en OU

Insertion d'une chaîne en OU :

Etape

Action

1

Activez le mode insertion pour les chaînes en OU. Voir aussi la section Sélection de chaînes en OU et de chaînes en ET.

Résultat : une boîte de dialogue qui s'affiche permet de définir la taille de la chaîne.

Exemple :

2

Dans la zone de texte Lignes à insérer, entrez le nombre de séquences Transition-Etape à insérer par divergence.

3

Dans la zone de texte Colonnes à insérer, entrez le nombre de divergences à insérer.

Exemple :

4

Confirmez les entrées avec OK.

Résultat : la boîte de dialogue est fermée et le curseur devient .

5

Cliquez sur la cellule dans laquelle vous souhaitez placer la broche d'entrée de la chaîne en OU.

ou

Déplacez avec les touches fléchées le curseur sur l'emplacement voulu, puis appuyez sur la touche Entrée.

Résultat : le système insère la chaîne en OU dans la section.

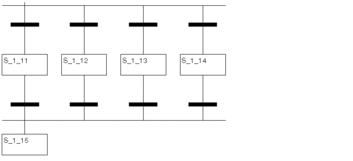

Exemple :

6

Définissez les propriétés des étapes et transitions insérées.

Insertion d'une chaîne en ET

Insertion d'une chaîne en ET :

Etape

Action

1

Activez le mode insertion pour les chaînes en ET. Voir aussi la section Sélection de chaînes en OU et de chaînes en ET.

Résultat : une boîte de dialogue qui s'affiche permet de définir la taille de la chaîne.

Exemple :

2

Dans la zone de texte Lignes à insérer, entrez le nombre de séquences Etape-Transition à insérer par divergence.

3

Dans la zone de texte Colonnes à insérer, entrez le nombre de divergences à insérer.

Exemple :

4

Confirmez les entrées avec OK.

Résultat : la boîte de dialogue est fermée et le curseur devient .

5

Cliquez sur la cellule dans laquelle vous souhaitez placer la broche d'entrée de la chaîne en OU.

ou

Déplacez avec les touches fléchées le curseur sur l'emplacement voulu, puis appuyez sur la touche Entrée.

Résultat : le système insère la chaîne en ET dans la section.

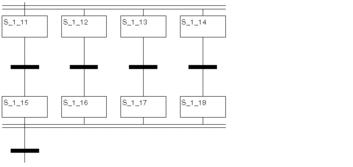

Exemple :

6

Définissez les propriétés des étapes et transitions insérées.
